第四章 采矿工程巷道掘进和支护技术
本身的可靠度，另一个是它们组合方式。在元件的可靠性相同的前提下，由于组
合方式不同，系统可靠度是有很大差异的。
（2）系统可靠性框图
在研究系统可靠性时，需要将系统的工程结构图转换成系统的可靠性框图进
行分析，然后再根据可靠性框图以及组成系统的各元件的可靠性特征量，计算出
系统的可靠性特征量。
系统的工程结构图表示组成系统的各元件及其相互之间物理关系和工作关
系，而可靠性框图表示系统的功能与组成系统的各元件之间的可靠性功能关系。
系统的可靠性框图与系统的工程结构图并不完全等价。例如，振荡电路由一个电
感 L 和一个电容 C 组成，其工程结构图是一个并联结构（图 4-6）；而在表达电
感元件 L 和电容元件 C 之间的可靠性功能关系图中，即其系统的可靠性框图中，
电感元件 L 和电容元件 C 之间却是一个串联关系（图 4-7）。这是因为电感 L 和
电容 C 中任何一个失效都会引起振荡电路系统的失效。

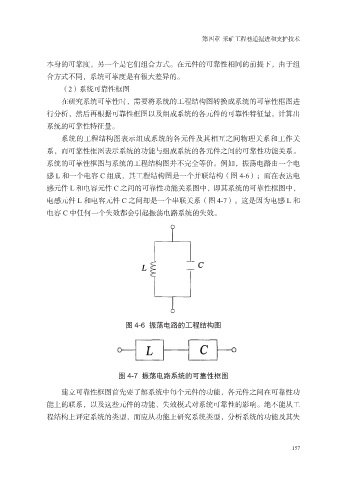

图 4-6 振荡电路的工程结构图
图 4-7 振荡电路系统的可靠性框图
建立可靠性框图首先要了解系统中每个元件的功能，各元件之间在可靠性功
能上的联系，以及这些元件的功能、失效模式对系统可靠性的影响。绝不能从工
程结构上评定系统的类型，而应从功能上研究系统类型，分析系统的功能及其失
