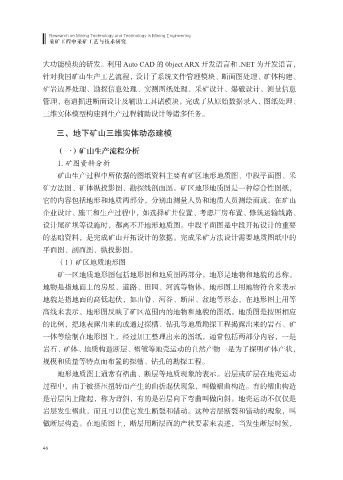

采矿工程中采矿工艺与技术研究

大功能模块的研发。利用 Auto CAD 的 0bject ARX 开发语言和 .NET 为开发语言，
针对我国矿山生产工艺流程，设计了系统文件管理模块、断面图处理、矿体构建、
矿岩边界处理、勘探信息处理、实测图纸处理、采矿设计、爆破设计、测量信息

管理、巷道掘进断面设计及辅助工具诸模块。完成了从原始数据录入、图纸处理、
三维实体模型构建到生产过程辅助设计等诸多任务。

三、地下矿山三维实体动态建模

（一）矿山生产流程分析
1. 矿图资料分析
矿山生产过程中所依据的图纸资料主要有矿区地形地质图、中段平面图、采
矿方法图、矿体纵投影图、勘探线剖面图。矿区地形地质图是一种综合性图纸，

它的内容包括地形和地质两部分，分别由测量人员和地质人员测绘而成。在矿山
企业设计、施工和生产过程中，如选择矿井位置、考虑厂房布置、修筑运输线路、
设计尾矿坝等设施时，都离不开地形地质图。中段平面图是中段开拓设计的重要
的基础资料，是完成矿山开拓设计的依据。完成采矿方法设计需要地质图纸中的

平面图、剖面图、纵投影图。
（1）矿区地质地形图
矿一区地质地形图包括地形图和地质图两部分，地形是地物和地貌的总称。
地物是指地面上的房屋、道路、田园、河流等物体，地形图上用地物符合来表示

地貌是指地面的高低起伏，如山脊、河谷、断崖、盆地等形态，在地形图上用等
高线来表示。地形图反映了矿区范围内的地物和地貌的图纸。地质图是按照相应
的比例，把地表露出来的或通过探槽、钻孔等地质勘探工程揭露出来的岩石、矿
一体等绘制在地形图上，经过加工整理出来的图纸，通常包括两部分内容，一是

岩石、矿体、地质构造断层、褶皱等地壳运动的自然产物一是为了探明矿体产状，
规模和质量等特点而布置的探槽、钻孔的勘探工程。
地形地质图上通常有褶曲、断层等地质现象的表示。岩层或矿层在地壳运动
过程中，由于被挤压扭转而产生的曲折起伏现象，叫做褶曲构造。有的褶曲构造

是岩层向上隆起，称为背斜，有的是岩层向下弯曲叫做向斜。地壳运动不仅仅是
岩层发生褶曲，而且可以使它发生断裂和错动。这种岩层断裂和错动的现象，叫
做断层构造。在地质图上，断层用断层面的产状要素来表述，当发生断层时候，
