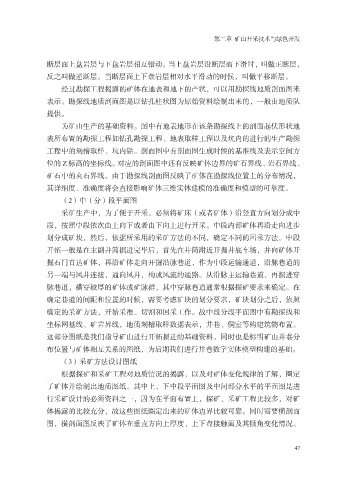

第二章 矿山开采技术与绿色开发

断层面上盘岩层与下盘岩层相互错动。当上盘岩层沿断层而下滑时，叫做正断层，
反之叫做逆断层。当断层面上下盘岩层相对水平滑动的时候，叫做平移断层。
经过勘探工程揭露的矿体在地表和地下的产状，可以用勘探线地质剖面图来

表示。勘探线地质剖面图是以钻孔柱状图为原始资料绘制出来的，一般由地质队
提供。
为矿山生产的基础资料。图中有地表地形在该条勘探线上的剖面起伏形状地
表所布置的勘探工程如钻孔勘探工程、地表取样工程以及坑内的进行的生产勘探

工程中的刻槽取样、坑内钻。剖面图中有剖面图生成时候的基准线及表示空间方
位的 Z 标高的坐标线。对应的剖面图中还有反映矿体边界的矿石界线、岩石界线、
矿石中的夹石界线。由于勘探线剖面图反映了矿体在勘探线位置上的分布情况，
其详细度、准确度将会直接影响矿体三维实体建模的准确度和模型的可靠度。

（2）中（分）段平面图
采矿生产中，为了便于开采，必须将矿床（或者矿体）沿竖直方向划分成中
段，按照中段依次由上向下或者由下向上进行开采。中段内部矿体再沿走向进步
划分成矿块，然后，依据所采用的采矿方法的不同，确定不同的回采方法。中段

开拓一般是在主副井筒掘进完毕后，首先在井筒附近开掘井底车场，并向矿体开
掘石门直达矿体，再沿矿体走向开掘沿脉巷道，作为中段运输通道，沿脉巷道的
另一端与风井连接，通向风井，构成风流的通路。从沿脉主运输巷道，再掘进穿
脉巷道，横穿较厚的矿体或矿脉群，其中穿脉巷道通常根据探矿要求来确定。在

确定巷道的间距和位置的时候，需要考虑矿块的划分要求，矿块划分之后，依照
确定的采矿方法，开始采准、切割和回采工作。故中段分段平面图中有勘探线和
坐标网基线、矿岩界线，地质刻槽取样数据表示，井巷、侗室等构建筑物布置。
这部分图纸是我们指导矿山进行开拓掘进的基础资料，同时也是标明矿山井巷分

布位置与矿体相互关系的图纸，为后期我们进行井巷数字实体模型构建的基础。
（3）采矿方法设计图纸
根据探矿和采矿工程对地质情况的揭露，以及对矿体变化规律的了解，圈定
了矿体并绘制出地质图纸。其中上、下中段平面图及中间部分水平的平面图是进

行采矿设计的必须资料之一，因为在平面布置上，探矿、采矿工程比较多，对矿
体揭露的比较充分，故这些图纸圈定出来的矿体边界比较可靠。同时需要横剖面
图，横剖面图反映了矿体在垂直方向上厚度、上下盘接触面及其倾角变化情况。
