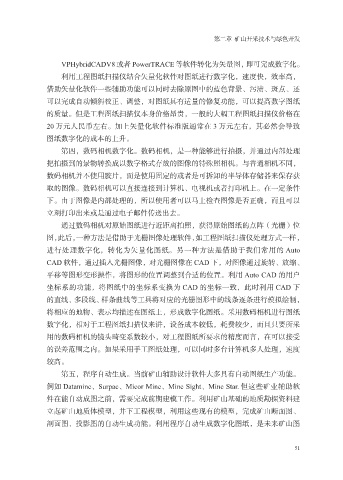

第二章 矿山开采技术与绿色开发

VPHybridCADV8 或者 PowerTRACE 等软件转化为矢量图，即可完成数字化。
利用工程图纸扫描仪结合矢量化软件对图纸进行数字化，速度快，效率高，
借助矢量化软件一些辅助功能可以同时去除原图中的蓝色背景、污渍、斑点、还

可以完成自动倾斜校正、调整，对图纸具有适量的修复功能，可以提高数字图纸
的质量。但是工程图纸扫描仪本身价格昂贵，一般的大幅工程图纸扫描仪价格在
20 万元人民币左右。加上矢量化软件标准版通常在 3 万元左右，其必然会导致
图纸数字化的成本的上升。

第四，数码相机数字化。数码相机，是一种能够进行拍摄，并通过内部处理
把拍摄到的景物转换成以数字格式存放的图像的特殊照相机。与普通相机不同，
数码相机并不使用胶片，而是使用固定的或者是可拆卸的半导体存储器来保存获
取的图像。数码相机可以直接连接到计算机、电视机或者打印机上。在一定条件

下。由于图像是内部处理的，所以使用者可以马上检查图像是否正确，而且可以
立刻打印出来或是通过电子邮件传送出去。
通过数码相机对原始图纸进行近距离拍照，获得原始图纸的点阵（光栅）位
图，此后，一种方法是借助于光栅图像处理软件，如工程图纸扫描仪处理方式一样，
进行处理数字化，转化为矢量化图纸。另一种方法是借助于我们常用的 Auto

CAD 软件，通过插入光栅图像，对光栅图像在 CAD 下，对图像通过旋转、放缩、
平移等图形变形操作，将图形的位置调整到合适的位置。利用 Auto CAD 的用户
坐标系的功能，将图纸中的坐标系变换为 CAD 的坐标一致，此时利用 CAD 下

的直线、多段线、样条曲线等工具将对应的光栅图形中的线条逐条进行模拟绘制，
将相应的地物、表示均描述在图纸上，形成数字化图纸。采用数码相机进行图纸
数字化，相对于工程图纸扫描仪来讲，设备成本较低，耗费较少，而且只要所采
用的数码相机的镜头畸变系数较小，对工程图纸所要求的精度而言，在可以接受

的误差范围之内。如果采用手工图纸处理，可以同时多台计算机多人处理，速度
较高。
第五，程序自动生成。当前矿山辅助设计软件大多具有自动图纸生产功能。
例如 Datamine、Surpac、Micor Mine、Mine Sight、Mine Star. 但这些矿业辅助软

件在能自动成图之前，需要完成前期建模工作。利用矿山基础的地质勘探资料建
立起矿山地质体模型，井下工程模型，利用这些现有的模型，完成矿山断面图、
剖面图、投影图的自动生成功能。利用程序自动生成数字化图纸，是未来矿山图

51
