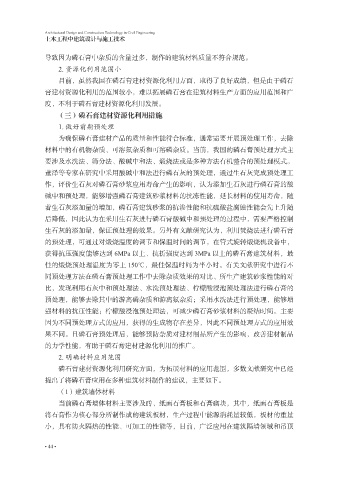

Page 56 - 土木工程中建筑设计与施工技术

Architectural Design and Construction Technology in Civil Engineering
土木工程中建筑设计与施工技术

导致因为磷石膏中杂质的含量过多，制作的建筑材料质量不符合规范。
2. 资源化利用范围小
目前，虽然我国在磷石膏建材资源化利用方面，取得了良好成绩，但是由于磷石
膏建材资源化利用的范围较小，难以拓展磷石膏在建筑材料生产方面的应用范围和广

度，不利于磷石膏建材资源化利用发展。
（三）磷石膏建材资源化利用措施
1. 做好前期预处理
为确保磷石膏建材产品的质量和性能符合标准，通常需要开展预处理工作，去除

材料中的有机物杂质、可溶氟杂质和可溶磷杂质。当前，我国的磷石膏预处理方式主
要涉及水洗法、筛分法、酸碱中和法、煅烧法或是多种方法有机整合的预处理模式。
董泽等专家在研究中采用酸碱中和法进行磷石灰的预处理，通过生石灰完成预处理工

作，评价生石灰对磷石膏砂浆应用寿命产生的影响，认为添加生石灰进行磷石膏的酸
碱中和预处理，能够增强磷石膏建筑砂浆材料的抗冻性能，延长材料的使用寿命，随
着生石灰添加量的增加，磷石膏建筑砂浆的抗渗性能和抗硫酸盐腐蚀性能会先上升随
后降低，因此认为在采用生石灰进行磷石膏酸碱中和预处理的过程中，需要严格控制
生石灰的添加量，保证预处理的效果。另外有文献研究认为，利用焚烧法进行磷石膏

的预处理，可通过对煅烧温度的调节和保温时间的调节，在管式旋转煅烧机设备中，
获得抗压强度能够达到 6MPa 以上、抗折强度达到 3MPa 以上的磷石膏建筑材料，最
佳的煅烧预处理温度为零上 150℃，最佳保温时间为半小时。有关文献研究中进行不

同预处理方法在磷石膏预处理工作中去除杂质效果的对比、所生产建筑砂浆性能的对
比，发现利用石灰中和预处理法、水洗预处理法、柠檬酸浸泡预处理法进行磷石膏的
预处理，能够去除其中的游离磷杂质和游离氟杂质；采用水洗法进行预处理，能够增
强材料的抗压性能；柠檬酸浸泡预处理法，可减少磷石膏砂浆材料的凝结时间。主要

因为不同预处理方式的应用，获得的生成物存在差异，因此不同预处理方式的应用效
果不同。且磷石膏预处理后，能够预防杂质对建材制品所产生的影响，改善建材制品
的力学性能，有助于磷石膏建材建源化利用的推广。
2. 明确材料应用范围

磷石膏建材资源化利用研究方面，为拓展材料的应用范围，多数文献研究中已经
提出了将磷石膏应用在多种建筑材料制作的建议，主要如下。
（1）建筑墙体材料
当前磷石膏墙体材料主要涉及砖、纸面石膏板和石膏砌块，其中，纸面石膏板是

将石膏作为核心部分所制作成的建筑板材，生产过程中能源消耗量较低，板材的重量
小，具有防火隔热的性能、可加工的性能等，目前，广泛应用在建筑隔墙领域和吊顶

• 44 •
