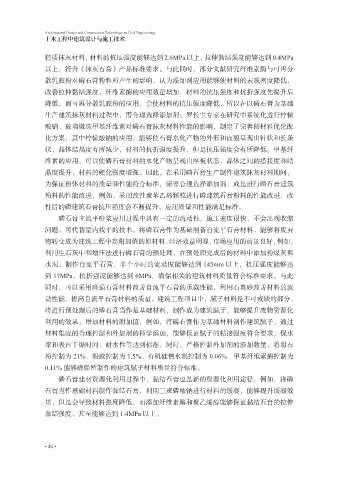

Page 58 - 土木工程中建筑设计与施工技术

Architectural Design and Construction Technology in Civil Engineering
土木工程中建筑设计与施工技术

轻质抹灰材料，材料的抗压强度能够达到 2.6MPa 以上，拉伸黏结强度能够达到 0.4MPa

以上，符合《抹灰石膏》产品标准要求。与此同时，部分文献研究纤维素酶与可再分
散乳胶粉对磷石膏粉料所产生的影响，认为添加剂应用能够使材料的表观密度降低，
改善拉伸黏结强度，纤维素酶的应用数量增加，材料的抗压强度和抗折强度先提升后

降低，而可再分散乳胶粉的应用，会使材料的抗压强度降低，所以在以磷石膏为基础
生产建筑抹灰材料过程中，需合理选择添加剂；罗长宝专家在研究中系统化进行柠檬
酸钠、玻璃微珠甲基纤维素对磷石膏抹灰材料性能的影响，制定了完善的材料优化配
比方案，其中柠檬酸钠的应用，能够使石膏水化产物的外形和面貌呈现出针状和长条

状，晶体结晶度有所减少，材料的抗折强度提升，但是抗压强度会有所降低。甲基纤
维素的应用，可以使磷石膏材料的水化产物呈现出厚板状态，晶体之间的搭接度和结
晶度提升，材料的硬化强度增强。因此，在采用磷石膏生产制作建筑抹灰材料期间，
为保证粉体材料的质量和性能符合标准，需要合理选择添加剂，或是进行磷石膏建筑

粉料的性能改进，例如，采用改性聚苯乙烯颗粒进行磷建筑石膏粉料的性能改进，改
性后的磷建筑石膏抗压强度会不断提升，应用质量和性能满足标准。
磷石膏主流平砂浆应用过程中具有一定的流动性，施工速度很快，不会出现收缩
问题，可代替室内找平的技术。将磷石膏作为基础制备自流平石膏材料，能够将废弃

物转变成为建筑工程中高附加值的原材料，经济效益明显，市场应用的前景良好，例如，
利用生石灰中和增压法进行磷石膏的预处理，在预处理完成后的材料中添加粉煤灰和
水泥，制作自流平石膏，半个小时的流动度能够达到 145mm 以上，抗压强度能够达
到 17MPa，抗折强度能够达到 6MPa，确保相关的建筑材料质量符合标准要求。与此

同时，可以采用高强石膏材料改善自流平石膏的承载性能，利用石英砂改善材料的流
动性能，提高自流平石膏材料的质量。建筑工程项目中，腻子材料是不可或缺的部分，
将进行预处理后的磷石膏当作是基础材料，制作成为建筑腻子，能够提升废物资源化
利用的效果，增加材料的附加值，例如，将磷石膏作为基础材料制作建筑腻子，通过

材料集配的合理控制和外加剂的科学添加，能够保证腻子的粘接强度符合要求，保水
率和表面干燥时间、耐水性等达到标准，同时，严格控制外加剂的添加数量，将滑石
粉控制为 21%、粉胶控制为 1.5%、有机硅憎水剂控制为 0.06%、甲基纤维素酶控制为

0.11% 能够确保所制作的建筑腻子材料质量符合标准。
磷石膏建材资源化利用过程中，黏结石膏也是新的资源化利用途径，例如，将磷
石膏当作基础材料制作黏结石膏，利用三聚磷酸钠进行材料的缓凝，能够提升缓凝效
果，但是会导致材料强度降低，而添加纤维素酶和聚乙烯醇能够保证黏结石膏的拉伸
黏结强度，甚至能够达到 1.4MPa 以上。

• 46 •
