Page 69 - 土木工程中建筑设计与施工技术

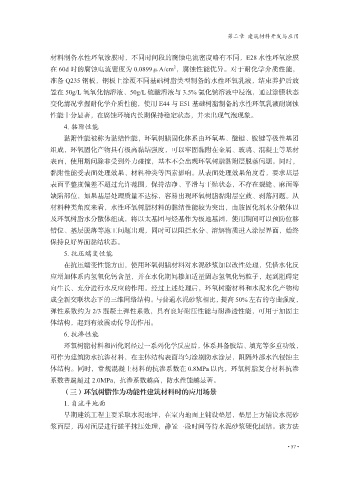

第二章 建筑材料开发与应用

材料制备水性环氧涂膜时，不同时间段的腐蚀电流密度略有不同，E28 水性环氧涂膜
2
在 60d 时的腐蚀电流密度为 0.0899μA/cm ，腐蚀性能优异。对于耐化学介质性能，
准备 Q235 钢板，钢板上涂覆不同基础树脂类型制备的水性环氧乳液，结束养护后放
置在 50g/L 氢氧化钠溶液、50g/L 硫酸溶液与 3.5% 氯化钠溶液中浸泡，通过涂膜状态

变化情况掌握耐化学介质性能，使用 E44 与 E51 基础树脂制备的水性环氧乳液耐腐蚀
性能十分显著，在腐蚀环境内长期保持稳定状态，并未出现气泡现象。
4. 黏附性能
黏附性能被称为黏结性能，环氧树脂固化体系由环氧基、醚键、胺键等极性基团

组成，环氧固化产物具有极高黏结强度，可以牢固黏附在金属、玻璃、混凝土等基材
表面，使用期间除非受到外力碰撞，基本不会出现环氧树脂黏附层脱落问题。同时，
黏附性能受表面处理效果、材料种类等因素影响。从表面处理效果角度看，要求基层

表面平整度偏差不超过允许范围，保持洁净、平滑与干燥状态，不存在裂缝、麻面等
缺陷部位，如果基层处理质量不达标，容易出现环氧树脂黏附层空鼓、剥落问题。从
材料种类角度来看，水性环氧树脂材料的黏结性能较为突出，由胺固化剂水分散体以
及环氧树脂水分散体组成，将以太基团与烃基作为极地基团，使用期间可以预防位移
错位、基层脱落等施工问题出现，同时可以阻拦水分、溶解物质进入涂层界面，始终

保持良好界面黏结状态。
5. 抗压蠕变性能
在抗压蠕变性能方面，使用环氧树脂材料对水泥砂浆加以改性处理，凭借水化反

应增加体系内氢氧化钙含量，并在水化期间掺加适量固态氢氧化钙粒子，起到阻碍定
向生长、充分进行水反应的作用。经过上述处理后，环氧树脂材料和水泥水化产物构
成全新交联状态下的三维网络结构。与普通水泥砂浆相比，提高 50% 左右的弯曲强度，
弹性系数约为 2/3 混凝土弹性系数，具有良好耐压性能与耐渗透性能，可用于加固主

体结构，起到有效震动传导的作用。
6. 抗渗性能
环氧树脂材料和固化剂经过一系列化学反应后，体系具备胶结、填充等多重功效，
可作为建筑防水抗渗材料，在主体结构表面均匀涂刷防水涂层，阻隔外部水汽侵蚀主

体结构。同时，常规混凝土材料的抗渗系数在 0.8MPa 以内，环氧树脂复合材料抗渗
系数普遍超过 2.0MPa，抗渗系数越高，防水性能越显著。
（三）环氧树脂作为功能性建筑材料时的应用场景
1. 自流平地面

早期建筑工程主要采取水泥地坪，在室内地面上铺设垫层，垫层上方铺设水泥砂
浆面层，再对面层进行搓平抹压处理，静置一段时间等待水泥砂浆硬化固结。该方法

• 57 •
