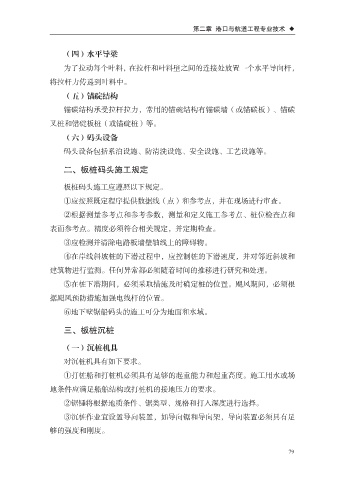

Page 87 - 港口与航道工程管理与实务研究

第二章 港口与航道工程专业技术 ◆

（四）水平导梁
为了拉动每个叶料，在拉杆和叶料壁之间的连接处放置一个水平导向杆，

将拉杆力传递到叶料中。
（五）锚碇结构

锚碳结构承受拉杆拉力，常用的锚碗结构有锚碳墙（或锚碳板）、锚碳
叉桩和错碇板桩（或锚碇桩）等。

（六）码头设备
码头设备包括系泊设施、防清洗设施、安全设施、工艺设施等。

二、板桩码头施工规定

板桩码头施工应遵照以下规定。

①应按照既定程序提供数据线（点）和参考点，并在现场进行审查。
②根据测量参考点和参考参数，测量和定义施工参考点、桩位检查点和

表面参考点。精度必须符合相关规定，并定期检查。
③应检测并清除电路板墙壁轴线上的障碍物。

④在岸线斜坡桩的下潜过程中，应控制桩的下潜速度，并对邻近斜坡和
建筑物进行监测。任何异常都必须随着时间的推移进行研究和处理。

⑤在桩下潜期间，必须采取措施及时确定桩的位置。飓风期间，必须根
据飓风预防措施加强电线杆的位置。
⑥地下壁锯船码头的施工可分为地面和水域。

三、板桩沉桩

（一）沉桩机具
对沉桩机具有如下要求。

①打桩船和打桩机必须具有足够的起重能力和起重高度。施工用水或场
地条件应满足船舶结构或打桩机的接地压力的要求。

②锯锤将根据地质条件、锯类型、规格和打入深度进行选择。
③沉桩作业宜设置导向装置，如导向锯和导向架，导向装置必须具有足

够的强度和刚度。
