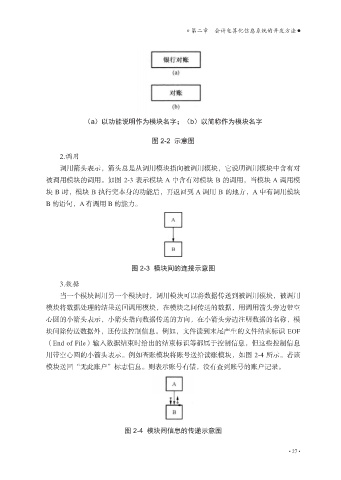

» 第二章 会计电算化信息系统的开发方法
（a）以功能说明作为模块名字；（b）以简称作为模块名字
图 2-2 示意图
2.调用
调用箭头表示，箭头总是从调用模块指向被调用模块，它说明调用模块中含有对
被调用模块的调用。如图 2-3 表示模块 A 中含有对模块 B 的调用，当模块 A 调用模
块 B 时，模块 B 执行完本身的功能后，再返回到 A 调用 B 的地方，A 中有调用模块
B 的语句，A 有调用 B 的能力。
图 2-3 模块间的连接示意图
3.数据
当一个模块调用另一个模块时，调用模块可以将数据传送到被调用模块，被调用
模块将数据处理的结果送回调用模块，在模块之间传送的数据，用调用箭头旁边带空
心圆的小箭头表示，小箭头指向数据传送的方向，在小箭头旁边注明数据的名称，模
块间除传送数据外，还传送控制信息。例如，文件读到末尾产生的文件结束标识 EOF
（End of File）输入数据结束时给出的结束标识等都属于控制信息，但这些控制信息
用带空心圆的小箭头表示。例如查账模块将账号送给读账模块，如图 2-4 所示。若该
模块送回“无此账户”标志信息。则表示账号有错，没有查到账号的账户记录。
图 2-4 模块间信息的传递示意图
• 27 •
