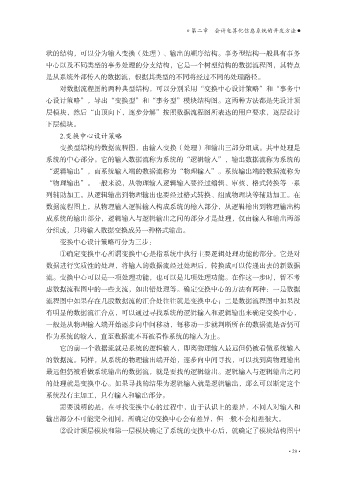

» 第二章 会计电算化信息系统的开发方法

状的结构，可以分为输入变换（处理）、输出的顺序结构。事务型结构一般具有事务
中心以及不同类型的事务处理的分支结构，它是一个树型结构的数据流程图，其特点
是从系统外部传入的数据流，根据其类型的不同将经过不同的处理路径。
对数据流程图的两种典型结构，可以分别采用“变换中心设计策略”和“事务中
心设计策略”，导出“变换型”和“事务型”模块结构图。这两种方法都是先设计顶

层模块，然后“由顶向下，逐步分解”按照数据流程图所表达的用户要求，逐层设计
下层模块。
2.变换中心设计策略

变换型结构的数据流程图，由输入变换（处理）和输出三部分组成。其中处理是
系统的中心部分。它的输入数据流称为系统的“逻辑输入”，输出数据流称为系统的
“逻辑输出”，而系统输入端的数据流称为“物理输入”。系统输出端的数据流称为
“物理输出”。一般来说，从物理输入逻辑输入要经过编辑、审核、格式转换等一系

列辅助加工。从逻辑输出到物理输出也要经过格式转换、组成物理块等辅助加工。在
数据流程图上，从物理输入逻辑输入构成系统的输入部分，从逻辑输出到物理输出构
成系统的输出部分，逻辑输入与逻辑输出之间的部分才是处理，仅由输入和输出两部

分组成，只将输入数据变换成另一种格式输出。
变换中心设计策略可分为三步：
①确定变换中心所谓变换中心是指系统中执行主要逻辑处理功能的部分。它是对
数据进行实质性的处理，将输入的数据流经过处理后，转换成可以传递出去的新数据
流。变换中心可以是一项处理功能，也可以是几项处理功能。在作这一步时，暂不考

虑数据流程图中的一些支流，如出错处理等。确定变换中心的方法有两种：一是数据
流程图中如果存在几股数据流的汇合处往往就是变换中心；二是数据流程图中如果没
有明显的数据流汇合点，可以通过寻找系统的逻辑输入和逻辑输出来确定变换中心，

一般是从物理输入端开始逐步向中间移动，每移动一步就判断所在的数据流是否仍可
作为系统的输入，直至数据流不再被看作系统的输入为止。
它的前一个数据流就是系统的逻辑输入，即离物理输入最远但仍被看做系统输入
的数据流。同样，从系统的物理输出端开始，逐步向中间寻找，可以找到离物理输出

最远但仍被看做系统输出的数据流，就是要找的逻辑输出。逻辑输入与逻辑输出之间
的处理就是变换中心。如果寻找的结果为逻辑输入就是逻辑输出，那么可以断定这个
系统没有主加工，只有输入和输出部分。
需要说明的是，在寻找变换中心的过程中，由于认识上的差异，不同人对输入和

输出部分不可能完全相同，所确定的变换中心会有差异，但一般不会相差很大。
②设计顶层模块和第一层模块确定了系统的变换中心后，就确定了模块结构图中
