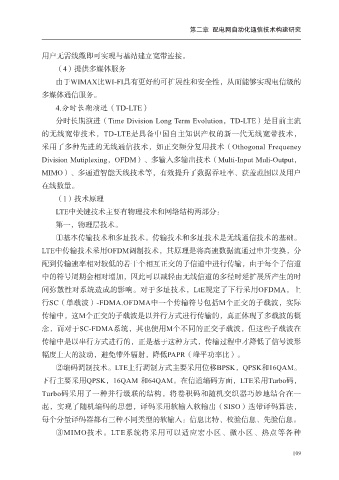

Page 117 - 配电网及其自动化技术研究

第二章 配电网自动化通信技术构建研究

用户无需线缆即可实现与基站建立宽带连接。

（4）提供多媒体服务
由于WIMAX比WI-FI具有更好的可扩展性和安全性，从而能够实现电信级的
多媒体通信服务。
4.分时长期演进（TD-LTE）

分时长期演进（Time Division Long Term Evolution，TD-LTE）是目前主流
的无线宽带技术，TD-LTE是具备中国自主知识产权的新一代无线宽带技术，
采用了多种先进的无线通信技术，如正交频分复用技术（Othogonal Frequeney

Division Mutiplexing，OFDM）、多输入多输出技术（Multi-Input Muli-Output，
MIMO）、多通道智能天线技术等，有效提升了数据吞吐率、获盖范围以及用户
在线数量。
（1）技术原理

LTE中关键技术主要有物理技术和网络结构两部分：
第一，物理层技术。
①基本传输技术和多址技术。传输技术和多址技术是无线通信技术的基础。

LTE中传输技术采用OFDM调制技术，其原理是将高速数据流通过串并变换，分
配到传输速率相对较低的若干个相互正交的子信道中进行传输，由于每个子信道
中的符号周期会相对增加，因此可以减轻由无线信道的多径时延扩展所产生的时

间弥散性对系统造成的影响。对于多址技术，LtE规定了下行采用OFDMA，上
行SC（单载波）-FDMA.OFDMA中一个传输符号包括M个正交的子载波，实际
传输中，这M个正交的子载波是以并行方式进行传输的，真正体现了多载波的概

念，而对于SC-FDMA系统，其也使用M个不同的正交子载波，但这些子载波在
传输中是以串行方式进行的，正是基于这种方式，传输过程中才降低了信号波形
幅度上大的波动，避免带外辐射，降低PAPR（峰平功率比）。
②编码调制技术。LTE上行调制方式主要采用位移BPSK，QPSK和16QAM。

下行主要采用QPSK，16QAM 和64QAM。在信道编码方面，LTE采用Turbo码，
Turbo码采用了一种并行级联的结构，将卷积码和随机交织器巧妙地结合在一
起，实现了随机编码的思想，译码采用软输入软输出（SISO）迭带译码算法，

每个分量译码器都有三种不同类型的软输入：信息比特、校验信息、先验信息。
③MIMO技术。LTE系统将采用可以适应宏小区、微小区、热点等各种

109
