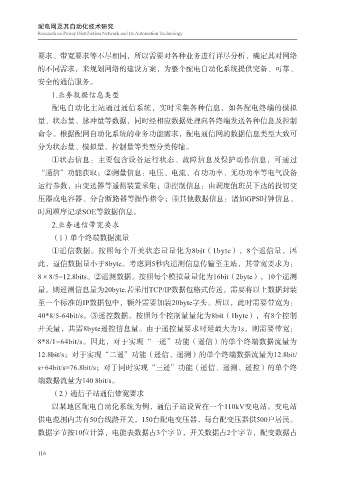

要求、带宽要求等不尽相同，所以需要对各种业务进行详尽分析，确定其对网络

的不同需求，来规划网络的建设方案，为整个配电自动化系统提供完备、可靠、
安全的通信服务。
1.业务数据信息类型
配电自动化主站通过通信系统，实时采集各种信息，如各配电终端的模拟

量、状态量、脉冲量等数据，同时经相应数据处理向各终端发送各种信息及控制
命令。根据配网自动化系统的业务功能需求，配电通信网的数据信息类型大致可
分为状态量、模拟量、控制量等类型分类传输。

①状态信息：主要包含设备运行状态、故障信息及保护动作信息，可通过
“逼信”功能获取；②测量信息：电压、电流、有功功率、无功功率等电气设备
运行参数，由变送器等遥测装置采集；③控制信息：由调度值班员下达的投切变
压器或电容器、分合断路器等操作指令；④其他数据信息：诸如GPS时钟信息、

时间顺序记录SOE等数据信息。
2.业务通信带宽要求
（1）单个终端数据流量

①遥信数据。按照每个开关状态量量化为8bit（1byte），8个遥信量，因
此，逼信数据量小于8byte。考虑到5秒内遥测信息传输至主站，其带宽要求为：
8×8/5=12.8bits。②遥测数据。按照每个模拟量量化为16bit（2byte），10个遥测

量，则遥测信息量为20byte.若采用TCP/IP数据包格式传送，需要将以上数据封装
至一个标准的IP数据包中，额外需要加装20byte字头。所以，此时需要带宽为：
40*8/5-64bit/s。③遥控数据。按照每个控制量量化为8bit（1byte），有8个控制

开关量，共需8byte遥控信息量。由于遥控量要求时延最大为1s，则需要带宽：
8*8/1=64bit/s。因此，对于实现“一遥”功能（遥信）的单个终端数据流量为
12.8bit/s；对于实现“二遥”功能（遥信、遥测）的单个终端数据流量为12.8bit/
s+64bit/s=76.8bit/s；对于同时实现“三遥”功能（遥信、遥测、遥控）的单个终

端数据流量为140 8bit/s。
（2）通信子站通信带宽要求
以某地区配电自动化系统为例，通信子站设置在一个110kV变电站。变电站

供电范围内共有50台线路开关，150台配电变压器，每台配变压器供500户居民。
数据字节按10位计算，电能表数据占3个字节，开关数据占2个字节，配变数据占
