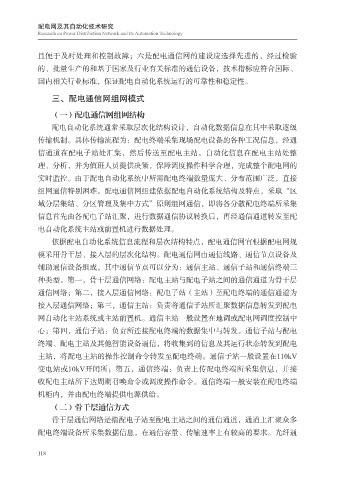

且便于及时处理和控制故障；六是配电通信网的建设应选择先进的、经过检验
的、批量生产的和基于国家及行业有关标准的通信设备，技术指标应符合国际、

国内相关行业标准，保证配电自动化系统运行的可靠性和稳定性。

三、配电通信网组网模式

（一）配电通信网组网结构
配电自动化系统通常采取层次化结构设计，自动化数据信息在其中采取逐级
传输机制。具体传输流程为：配电终端采集现场配电设备的各种工况信息，经通
信通道在配电子站处汇集，然后传送至配电主站。自动化信息在配电主站处整

理、分析，并为值班人员提供决策，保障调度操作科学合理，完成整个配电网的
实时监控。由于配电自动化系统中所需配电终端数量庞大、分布范围广泛，直接
组网通信特别困难。配电通信网组建依据配电自动化系统结构及特点，采取“区
域分层集结、分区管理及集中方式”原则组网通信，即将各分散配电终端所采集

信息首先由各配电子站汇聚，进行数据通信协议转换后，再经通信通道转发至配
电自动化系统主站或前置机进行数据处理。
依据配电自动化系统信息流程和层次结构特点，配电通信网宜根据配电网规
模采用骨干层、接入层的层次化结构。配电通信网由通信线路、通信节点设备及

辅助通信设备组成，其中通信节点可以分为：通信主站、通信子站和通信终端三
种类型。第一，骨干层通信网络：配电主站与配电子站之间的通信通道为骨干层
通信网络；第二，接入层通信网络：配电子站（主站）至配电终端的通信通道为
接入层通信网络；第三，通信主站：负责将通信子站所汇聚数据信息转发到配电

网自动化主站系统或主站前置机。通信主站一般设置在地调或配电网调度控制中
心；第四，通信子站：负责所连接配电终端的数据集中与转发。通信子站与配电
终端、配电主站及其他智能设备通信，将收集到的信息及其运行状态转发到配电
主站，将配电主站的操作控制命令转发至配电终端。通信子站一般设置在110kV

变电站或10kV开闭所；第五，通信终端：负责上传配电终端所采集信息，并接
收配电主站所下达周期召唤命令或调度操作命令。通信终端一般安装在配电终端
机柜内，并由配电终端提供电源供给。
（二）骨干层通信方式

骨干层通信网络是指配电子站至配电主站之间的通信通道，通道上汇聚众多
配电终端设备所采集数据信息，在通信容量、传输速率上有较高的要求。光纤通
