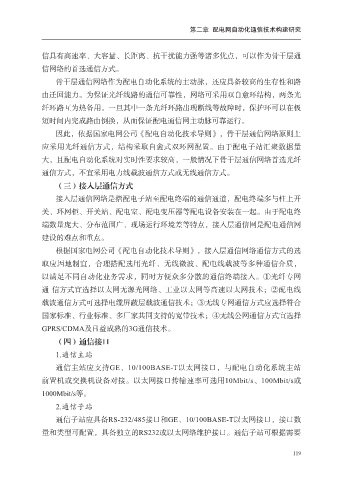

Page 127 - 配电网及其自动化技术研究

第二章 配电网自动化通信技术构建研究

信具有高速率、大容量、长距离、抗干扰能力强等诸多优点，可以作为骨干层通

信网络的首选通信方式。
骨干层通信网络作为配电自动化系统的主动脉，还应具备较高的生存性和路
由迁回能力。为保证光纤线路的通信可靠性，网络可采用双自愈环结构，两条光
纤环路互为热备用。一旦其中一条光纤环路出现断线等故障时，保护环可以在极

短时间内完成路由倒换，从而保证配电通信网主动脉可靠运行。
因此，依据国家电网公司《配电自动化技术导则》，骨干层通信网络原则上
应采用光纤通信方式，结构采取自愈式双环网配置。由于配电子站汇聚数据量

大，且配电自动化系统对实时性要求较高，一般情况下骨干层通信网络首选光纤
通信方式，不宜采用电力线载波通信方式或无线通信方式。
（三）接入层通信方式
接入层通信网络是指配电子站至配电终端的通信通道，配电终端多与柱上开

关、环网柜、开关站、配电室、配电变压器等配电设备安装在一起。由于配电终
端数量庞大、分布范围广、现场运行环境差等特点，接入层通信网是配电通信网
建设的难点和重点。

根据国家电网公司《配电自动化技术导则》，接入层通信网络通信方式的选
取应因地制宜，合理搭配选用光纤、无线微波、配电线载波等多种通信介质，
以满足不同自动化业务需求，同时方便众多分散的通信终端接入。①光纤专网

通 信方式宜选择以太网无源光网络、工业以太网等高速以太网技术；②配电线
载波通信方式可选择电缆屏蔽层载波通信技术；③无线专网通信方式应选择符合
国家标准、行业标准、多厂家共同支持的宽带技术；④无线公网通信方式宜选择

GPRS/CDMA及日益成熟的3G通信技术。
（四）通信接口
1.通信主站
通信主站应支持GE、10/100BASE-T以太网接口，与配电自动化系统主站

前置机或交换机设备对接。以太网接口传输速率可选用10Mbit/s、100Mbit/s或
1000Mbit/s等。
2.通信子站

通信子站应具备RS-232/485接口和GE、10/100BASE-T以太网接口，接口数
量和类型可配置，具备独立的RS232或以太网络维护接口。通信子站可根据需要

119
