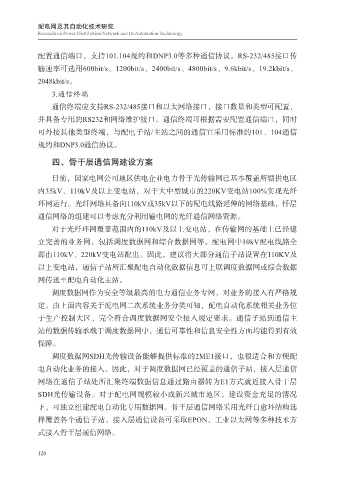

配置通信端口，支持101.104规约和DNP3.0等多种通信协议。RS-232/485接口传
输速率可选用600bit/s、1200bit/s、2400bit/s、4800bit/s、9.6kbit/s、19.2kbit/s、
2048kbit/s。
3.通信终端
通信终端应支持RS-232/485接口和以太网络接口，接口数量和类型可配置，
并具备专用的RS232和网络维护接口。通信终端可根据需要配置通信端口，同时
可外接其他类型终端，与配电子站/主站之间的通信宜采用标准的101、104通信
规约和DNP3.0通信协议。
四、骨干层通信网建设方案
目前，国家电网公司地区供电企业电力骨干光传输网已基本覆盖所辖供电区
内35kV、110kV及以上变电站，对于大中型城市的220KV变电站100%实现光纤
环网运行。光纤网络具备向110kV或35kV以下的配电线路延伸的网络基础，忏层
通信网络的组建可以考虑充分利用输电网的光纤通信网络资源。
对于光纤环网覆盖范围内的110kV及以上变电站，在传输网的基础上已经建
立完善的业务网，包括调度数据网和综合数据网等。配电网中10kV配电线路全
部由110kV、220kV变电站配出。因此，建议将大部分通信子站设置在110KV及
以上变电站，通信子站所汇聚配电自动化数据信息可上联调度数据网或综合数据
网传送至配电自动化主站。
调度数据网作为安全等级最高的电力通信业务专网，对业务的接入有严格规
定。由上面内容关于配电网二次系统业务分类可知，配电自动化系统相关业务位
于生产控制大区，完全符合调度数据网安全接入规定要求。通信子站到通信主
站的数据传输承载于调度数据网中，通信可靠性和信息安全性方面均能得到有效
保障。
调度数据网SDH光传输设备能够提供标准的2ME1接口，也很适合和方便配
电自动化业务的接入。因此，对于调度数据网已经覆盖的通信子站，接入层通信
网络在通信子站处所汇集终端数据信息通过路由器转为E1方式就近接入骨干层
SDH光传输设备。对于配电网规模较小或新兴城市地区，建设资金充足的情况
下，可独立组建配电自动化专用数据网。骨干层通信网络采用光纤自愈环结构选
择覆盖各个通信子站，接入层通信设备可采取EPON、工业以太网等多种技术方
式接入骨干层通信网络。
