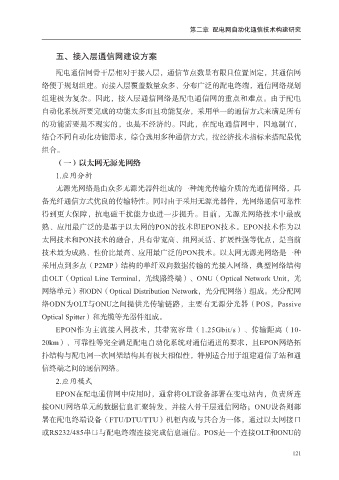

第二章 配电网自动化通信技术构建研究

五、接入层通信网建设方案

配电通信网骨干层相对于接入层，通信节点数量有限且位置固定，其通信网
络便于规划组建。而接入层覆盖数量众多、分布广泛的配电终端，通信网络规划

组建极为复杂。因此，接入层通信网络是配电通信网的重点和难点。由于配电
自动化系统所要完成的功能太多而且功能复杂，采用单一的通信方式来满足所有
的功能需要是不现实的，也是不经济的。因此，在配电通信网中，因地制宜，

结合不同自动化功能需求，综合选用多种通信方式，按经济技术指标来搭配最优
组合。
（一）以太网无源光网络
1.应用分析

无源光网络是由众多无源光器件组成的一种纯光传输介质的光通信网络，具
备光纤通信方式优良的传输特性。同时由于采用无源光器件，光网络通信可靠性
得到更大保障，抗电磁干扰能力也进一步提升。目前，无源光网络技术中最成

熟、应用最广泛的是基于以太网的PON的技术即EPON技术。EPON技术作为以
太网技术和PON技术的融合，具有带宽高、组网灵活、扩展性强等优点，是当前
技术最为成熟、性价比最高、应用最广泛的PON技术。以太网无源光网络是一种
采用点到多点（P2MP）结构的单纤双向数据传输的光接入网络，典型网络结构

由OLT（Optical Line Terminal，光线路终端）、ONU（Optical Network Unit，光
网络单元）和ODN（Optical Distribution Network，光分配网络）组成。光分配网
络ODN为OLT与ONU之间提供光传输链路，主要有无源分光器（POS，Passive
Optical Spitter）和光缆等光器件组成。

EPON作为主流接入网技术，其带宽容量（1.25Gbit/s）、传输距离（10-
20km）、可靠性等完全满足配电自动化系统对通信通道的要求，且EPON网络拓
扑结构与配电网一次网架结构具有极大相似性，特别适合用于组建通信子站和通
信终端之间的通信网络。

2.应用模式
EPON在配电通信网中应用时，通常将OLT设备部署在变电站内，负责所连
接ONU网络单元的数据信息汇聚转发，并接入骨干层通信网络；ONU设备则部

署在配电终端设备（FTU/DTU/TTU）机柜内或与其合为一体，通过以太网接口
或RS232/485串口与配电终端连接完成信息通信。POS是一个连接OLT和ONU的

121
