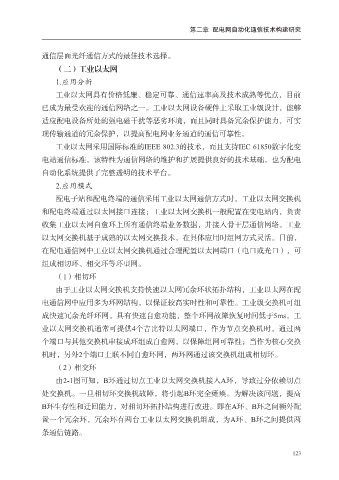

第二章 配电网自动化通信技术构建研究

通信层面光纤通信方式的最佳技术选择。

（二）工业以太网
1.应用分析
工业以太网具有价格低廉、稳定可靠、通信速率高及技术成熟等优点，目前
已成为最受欢迎的通信网络之一。工业以太网设备硬件上采取工业级设计，能够

适应配电设备所处的强电磁干扰等恶劣环境，而且同时具备冗余保护能力，可实
现传输通道的冗余保护，以提高配电网业务通道的通信可靠性。
工业以太网采用国际标准的IEEE 802.3的技术，而且支持IEC 61850数字化变

电站通信标准。该特性为通信网络的维护和扩展提供良好的技术基础，也为配电
自动化系统提供了完整透明的技术平台。
2.应用模式
配电子站和配电终端的通信采用工业以太网通信方式时，工业以太网交换机

和配电终端通过以太网接口连接；工业以太网交换机一般配置在变电站内，负责
收集工业以太网自愈环上所有通信终端业务数据，并接入骨干层通信网络。工业
以太网交换机基于成熟的以太网交换技术，在具体应用时组网方式灵活。目前，

在配电通信网中工业以太网交换机通过合理配置以太网端口（电口或光口），可
组成相切环、相交环等环型网。
（1）相切环

由于工业以太网交换机支持快速以太网冗余环状拓扑结构，工业以太网在配
电通信网中应用多为环网结构，以保证较高实时性和可靠性。工业级交换机可组
成快速冗余光纤环网，具有快速自愈功能，整个环网故障恢复时间低于5ms。工

业以太网交换机通常可提供4个吉比特以太网端口，作为节点交换机时，通过两
个端口与其他交换机串接成环组成自愈网，以保障组网可靠性；当作为核心交换
机时，另外2个端口上联不同自愈环网，两环网通过该交换机组成相切环。
（2）相交环

由2-1图可知，B环通过切点工业以太网交换机接入A环，导致过分依赖切点
处交换机。一旦相切环交换机故障，将引起B环完全瘫瘓。为解决该问题，提高
B环生存性和迂回能力，对相切环拓扑结构进行改进。即在A环、B环之间额外配

置一个冗余环，冗余环有两台工业以太网交换机组成，为A环、B环之间提供两
条通信链路。
