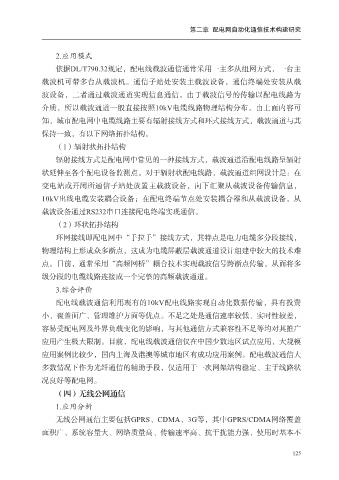

第二章 配电网自动化通信技术构建研究

2.应用模式

依据DL/T790.32规定，配电线载波通信通常采用一主多从组网方式，一台主
载波机可带多台从载波机。通信子站处安装主载波设备，通信终端处安装从载
波设备，二者通过载波通道实现信息通信。由于载波信号的传输以配电线路为
介质，所以载波通道一般直接按照10kV电缆线路物理结构分布。由上面内容可

知，城市配电网中电缆线路主要有辐射接线方式和环式接线方式，载波通道与其
保持一致，有以下网络拓扑结构。
（1）辐射状拓扑结构

辐射接线方式是配电网中常见的一种接线方式，载波通道沿配电线路呈辐射
状延伸至各个配电设备监测点。对于辐射状配电线路，载波通道组网设计是：在
变电站或开闭所通信子站处放置主载波设备，向下汇聚从载波设备传输信息，
10kV出线电缆安装耦合设备；在配电终端节点处安装耦合器和从载波设备，从

载波设备通过RS232串口连接配电终端实现通信。
（2）环状拓扑结构
环网接线即配电网中“手拉手”接线方式，其特点是电力电缆多分段接线，

物理结构上形成众多断点，这成为电缆屏蔽层载波通道设计组建中较大的技术难
点。目前，通常采用“高频网桥”耦合技术实现载波信号跨断点传输，从而将多
级分段的电缆线路连接成一个完整的高频载波通道。

3.综合评价
配电线载波通信利用现有的10kV配电线路实现自动化数据传输，具有投资
小、覆盖面广、管理维护方面等优点。不足之处是通信速率较低、实时性较差，

容易受配电网及外界负载变化的影响，与其他通信方式兼容性不足等均对其推广
应用产生极大限制。目前，配电线载波通信仅在中国少数地区试点应用，大规模
应用案例比较少，国内上海及港澳等城市地区有成功应用案例。配电载波通信大
多数情况下作为光纤通信的辅助手段，仅适用于一次网架结构稳定、主干线路状

况良好等配电网。
（四）无线公网通信
1.应用分析

无线公网通信主要包括GPRS、CDMA、3G等，其中GPRS/CDMA网络覆盖
面积广、系统容量大、网络质量高、传输速率高、抗干扰能力强、使用时基本不

125
