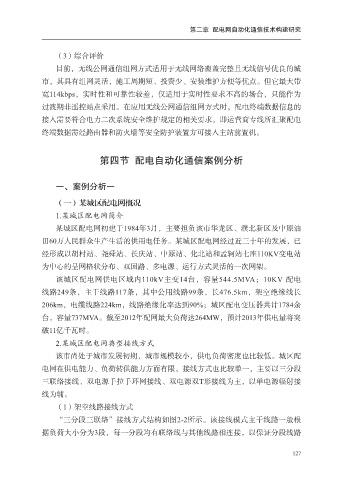

第二章 配电网自动化通信技术构建研究

（3）综合评价
目前，无线公网通信组网方式适用于无线网络覆盖完整且无线信号优良的城

市，其具有组网灵活，施工周期短、投资少、安装维护方便等优点。但它最大带
宽114kbps，实时性和可靠性较差，仅适用于实时性要求不高的场合，只能作为
过渡期非遥控站点采用。在应用无线公网通信组网方式时，配电终端数据信息的
接入需要符合电力二次系统安全维护规定的相关要求，即运营商专线所汇聚配电

终端数据需经路由器和防火墙等安全防护装置方可接入主站前置机。

第四节 配电自动化通信案例分析

一、案例分析一

（一）某城区配电网概况

1.某城区配电网简介
某城区配电网初建于1984年3月，主要担负该市华龙区、濮北新区及中原油
田60万人民群众生产生活的供用电任务。某城区配电网经过近三十年的发展，已
经形成以胡村站、尧舜站、长庆站、中原站、化北站和孟轲站七座110KV变电站
为中心的呈网格状分布、双回路、多电源、运行方式灵活的一次网架。

该城区配电网供电区域内110kV主变14台，容量544.5MVA；10KV 配电
线路249条，主干线路117条，其中公用线路99条，长476.5km，架空绝缘线长
206km，电缆线路224km，线路绝缘化率达到90%；城区配电变压器共计1784余

台，容量737MVA。截至2012年配网最大负荷达264MW，预计2013年供电量将突
破11亿千瓦时。
2.某城区配电网典型接线方式
该市尚处于城市发展初期，城市规模较小，供电负荷密度也比较低。城区配

电网在供电能力、负荷转供能力方面有限，接线方式也比较单一，主要以三分段
三联络接线、双电源手拉手环网接线、双电源双T形接线为主，以单电源辐射接
线为辅。
（1）架空线路接线方式

“三分段三联络”接线方式结构如图2-2所示。该接线模式主干线路一般根
据负荷大小分为3段，每一分段均有联络线与其他线路相连接，以保证分段线路
