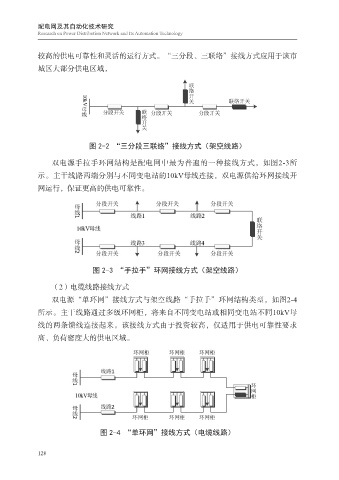

配电网及其自动化技术研究
Research on Power Distribution Network and Its Automation Technology
较高的供电可靠性和灵活的运行方式。“三分段、三联络”接线方式应用于该市
城区大部分供电区域，
图 2-2 “三分段三联络”接线方式（架空线路）
双电源手拉手环网结构是配电网中最为普遍的一种接线方式，如图2-3所
示。主干线路两端分别与不同变电站的10kV母线连接，双电源供给环网接线开
网运行，保证更高的供电可靠性。
图 2-3 “手拉手”环网接线方式（架空线路）
（2）电缆线路接线方式
双电源“单环网”接线方式与架空线路“手拉手”环网结构类型，如图2-4
所示。主干线路通过多级环网柜，将来自不同变电站或相同变电站不同10kV母
线的两条馈线连接起来。该接线方式由于投资较高，仅适用于供电可靠性要求
高、负荷密度大的供电区域。
图 2-4 “单环网”接线方式（电缆线路）
128
