第二章 配电网自动化通信技术构建研究

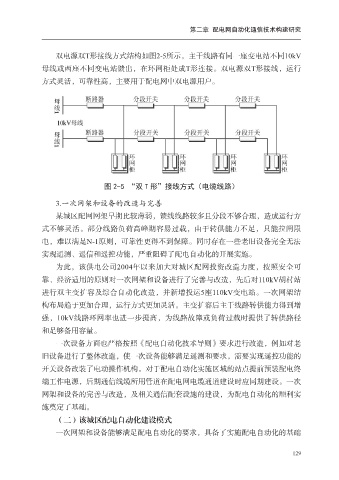

双电源双T形接线方式结构如图2-5所示，主干线路有同一座变电站不同10kV
母线或两座不同变电站馈出，在环网柜处成T形连接。双电源双T形接线，运行
方式灵活，可靠性高，主要用于配电网中双电源用户。
图 2-5 “双 T 形”接线方式（电缆线路）
3.一次网架和设备的改造与完善
某城区配网网架早期比较薄弱，馈线线路较多且分段不够合理，造成运行方
式不够灵活。部分线路负荷高峰期容易过载，由于转供能力不足，只能拉闸限
电，难以满足N-1原则，可靠性更得不到保障。同时存在一些老旧设备完全无法
实现遥测、遥信和遥控功能，严重阻碍了配电自动化的开展实施。
为此，该供电公司2004年以来加大对城区配网投资改造力度，按照安全可
靠、经济适用的原则对一次网架和设备进行了完善与改造，先后对110kV胡村站
进行双主变扩容及综合自动化改造，并新增投运5座110kV变电站。一次网架结
构布局趋于更加合理，运行方式更加灵活。主变扩容后主干线路转供能力得到增
强，10kV线路环网率也进一步提高，为线路故障或负荷过载时提供了转供路径
和足够备用容量。
一次设备方面也严格按照《配电自动化技术导则》要求进行改造，例如对老
旧设备进行了整体改造，使一次设备能够满足遥测和要求，需要实现遥控功能的
开关设备改装了电动操作机构。对于配电自动化实施区域的站点提前预装配电终
端工作电源，后期通信线缆所用管道在配电网电缆通道建设时应同期建设。一次
网架和设备的完善与改造，及相关通信配套设施的建设，为配电自动化的顺利实
施奠定了基础。
（二）该城区配电自动化建设模式
一次网架和设备能够满足配电自动化的要求，具备了实施配电自动化的基础
129
