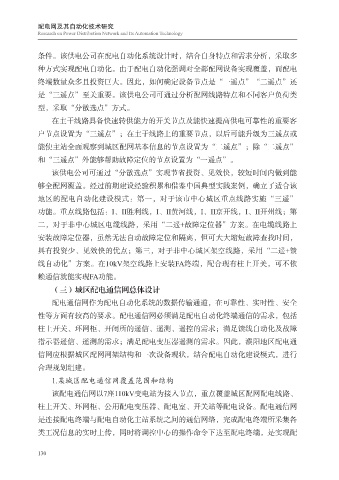

条件。该供电公司在配电自动化系统设计时，结合自身特点和需求分析，采取多

种方式实现配电自动化。由于配电自动化强调对全部配网设备实现覆盖，而配电
终端数量众多且投资巨大。因此，如何确定设备节点是“一遥点”“二遥点”还
是“三遥点”至关重要。该供电公司可通过分析配网线路特点和不同客户负荷类
型，采取“分散选点”方式。

在主干线路具备快速转供能力的开关节点及能快速提高供电可靠性的重要客
户节点设置为“三遥点”；在主干线路上的重要节点，以后可能升级为三遥点或
能使主站全面观察到城区配网基本信息的节点设置为“二遥点”；除“二遥点”

和“三遥点”外能够帮助故障定位的节点设置为“一遥点”。
该供电公司可通过“分散选点”实现节省投资、见效快，较短时间内做到能
够全配网覆盖。经过前期建设经验积累和借鉴中国典型实践案例，确立了适合该
地区的配电自动化建设模式：第一，对于该市中心城区重点线路实施“三遥”

功能。重点线路包括：I、II胜利线，I、II黄河线，I、II京开线，I、II开州线；第
二，对于非中心城区电缆线路，采用“二遥+故障定位器”方案。在电缆线路上
安装故障定位器，虽然无法自动故障定位和隔离，但可大大缩短故障查找时间，

具有投资少、见效快的优点；第三，对于非中心城区架空线路，采用“二遥+馈
线自动化”方案。在10kV架空线路上安装FA终端，配合现有柱上开关，可不依
赖通信就能实现FA功能。

（三）城区配电通信网总体设计
配电通信网作为配电自动化系统的数据传输通道，在可靠性、实时性、安全
性等方面有较高的要求。配电通信网必须满足配电自动化终端通信的需求，包括

柱上开关、环网柜、开闭所的遥信、遥测、遥控的需求；满足馈线自动化及故障
指示器遥信、遥测的需求；满足配电变压器遥测的需求。因此，濮阳地区配电通
信网应根据城区配网网架结构和一次设备现状，结合配电自动化建设模式，进行
合理规划组建。

1.某城区配电通信网覆盖范围和结构
该配电通信网以7座110kV变电站为接入节点，重点覆盖城区配网配电线路、
柱上开关、环网柜、公用配电变压器、配电室、开关站等配电设备。配电通信网

是连接配电终端与配电自动化主站系统之间的通信网络，完成配电终端所采集各
类工况信息的实时上传，同时将调控中心的操作命令下达至配电终端，是实现配
