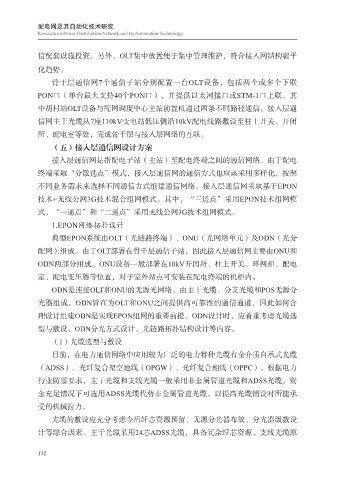

信配套设施投资。另外，OLT集中放置便于集中管理维护，符合接入网结构扁平
化趋势。
骨干层通信网7个通信子站分别配置一台OLT设备，包括两个或多个下联
PON口（单台最大支持40个PON口），并提供以太网接口或STM-1口上联，其
中胡村站OLT设备与配网调度中心主站前置机通过两条不同路径通信。接入层通
信网主干光缆从7座110kV变电站低压侧沿10kV配电线路敷设至柱上开关、开闭
所、配电室等处，完成骨干层与接入层网络的互联。
（五）接入层通信网设计方案
接入层通信网是指配电子站（主站）至配电终端之间的通信网络。由于配电
终端采取“分散选点”模式，接入层通信网的通信方式也应该采用多样化，按照
不同业务需求来选择不同通信方式组建通信网络。接入层通信网采取基于EPON
技术+无线公网3G技术混合组网模式。其中，“三遥点”采用EPON技术组网模
式，“一遥点”和“二遥点”采用无线公网3G技术组网模式。
1.EPON网络拓扑设计
典型EPON系统由OLT（光链路终端）、ONU（光网络单元）及ODN（光分
配网）组成。由于OLT部署在骨干层通信子站，因此接入层通信网主要由ONU和
ODN两部分组成。ONU设备一般部署在10kV开闭所、柱上开关、环网柜、配电
室、配电变压器等位置，对于室外站点可安装在配电终端的机柜内。
ODN是连接OLT和ONU的无源光网络，由主干光缆、分支光缆和POS无源分
光器组成。ODN旨在为OLT和ONU之间提供高可靠性的通信通道，因此如何合
理设计组建ODN是实现EPON组网的重要前提。ODN设计时，应着重考虑光缆选
型与敷设、ODN分光方式设计、光链路拓扑结构设计等内容。
（1）光缆选型与敷设
目前，在电力通信网络中应用较为广泛的电力特种光缆有全介质自承式光缆
（ADSS）、光纤复合架空地线（OPGW）、光纤复合相线（OPPC）。根据电力
行业防雷要求，主干光缆和支线光缆一般采用非金属管道光缆和ADSS光缆，资
金充足情况下可选用ADSS光缆代替非金属管道光缆，以提高光缆铺设时所能承
受的机械拉力。
光缆的敷设应充分考虑今后纤芯资源预留、无源分光器布放、分光器级数设
计等综合因素。主干光缆采用24芯ADSS光缆，具备冗余纤芯资源，支线光缆原
