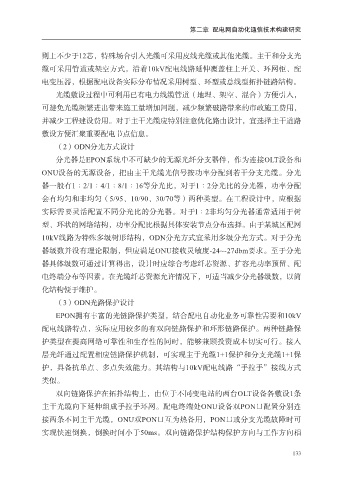

第二章 配电网自动化通信技术构建研究

则上不少于12芯，特殊场合引入光缆可采用皮线光缆或其他光缆。主干和分支光

缆可采用管道或架空方式，沿着10kV配电线路延伸覆盖柱上开关、环网柜、配
电变压器，根据配电设备实际分布情况采用树型、环型或总线型拓扑链路结构。
光缆敷设过程中可利用已有电力线缆管道（地埋、架空、混合）方便引入，
可避免光缆频繁进出带来施工量增加问题，减少频繁破路带来的市政施工费用，

并减少工程建设费用。对于主干光缆应特别注意优化路由设计，宜选择主干道路
敷设方便汇聚重要配电节点信息。
（2）ODN分光方式设计

分光器是EPON系统中不可缺少的无源光纤分支器件，作为连接OLT设备和
ONU设备的无源设备，把由主干光缆光信号按功率分配到若干分支光缆。分光
器一般有1∶2/1∶4/1∶8/1∶16等分光比，对于1∶2分光比的分光器，功率分配
会有均匀和非均匀（5/95、10/90、30/70等）两种类型。在工程设计中，应根据

实际需要灵活配置不同分光比的分光器。对于l∶2非均匀分光器通常适用于树
型、环状的网络结构，功率分配比根据具体安装节点分布选择。由于某城区配网
10kV线路为特殊多级树形结构，ODN分光方式宜采用多级分光方式。对于分光

器级数并没有理论限制，但应满足ONU接收灵敏度-24~-27dbm要求。至于分光
器具体级数可通过计算得出，设计时应综合考虑纤芯资源、扩容光功率预留、配
电终端分布等因素。在光缆纤芯资源允许情况下，可适当减少分光器级数，以简

化结构便于维护。
（3）ODN光路保护设计
EPON拥有丰富的光链路保护类型，结合配电自动化业务可靠性需要和10kV

配电线路特点，实际应用较多的有双向链路保护和环形链路保护。两种链路保
护类型在提高网络可靠性和生存性的同时，能够兼顾投资成本切实可行。接入
层光纤通过配置相应链路保护机制，可实现主干光缆1+1保护和分支光缆1+1保
护，具备抗单点、多点失效能力。其结构与10kV配电线路“手拉手”接线方式

类似。
双向链路保护在拓扑结构上，由位于不同变电站的两台OLT设备各敷设1条
主干光缆向下延伸组成手拉手环网。配电终端处ONU设备双PON口配置分别连

接两条不同主干光缆，ONU双PON口互为热备用，PON口或分支光缆故障时可
实现快速倒换，倒换时间小于50ms。双向链路保护结构保护方向与工作方向相

133
