第二章 配电网自动化通信技术构建研究
能，可实现ONU批量自动升级、更换免业务配置等。ONU设备应支持自动注册
认证，可实现即插即用功能，便于配电设备节点接入扩容。
（6）ONU设备取电
EPON网络中OLT设备和ONU设备为有源光器件，需考虑电源的可靠供给。
OLT设备部署在110kV变电站，利用已有通信机房资源，可保证电源有效供给。
ONU设备随配电终端设备安装，电源供给需重点考虑。
2.光纤专网EPON技术设计方案
在“三遥点”采用EPON技术组网时，OLT设备部署在某城区7座110kV变电
站，ONU设备部署在10kV开闭所、柱上开关、环网柜等位置，通过RS232串行
口或以太网口与配电终端连接。ODN是连接OLT和ONU的无源光网络，由主干
光缆、分支光缆和无源分光器组成，其结构与配电线路物理结构及保护链路设
计密切相关。在某城区配电网中，针对10kV配电线路结构特点和节点可靠性需
要，EPON网络有以下三种典型拓扑结构。
（1）单辐射型
单辐射型网络拓扑是典型的总线型结构，可以采用链型ODN组网。单辐射型
网络多用于单电源辐射接线方式，在某城区配电网中应用范围较小。以化北站馈
出北14# I胜利线为例，I胜利线一次接线方式如图2-6所示。

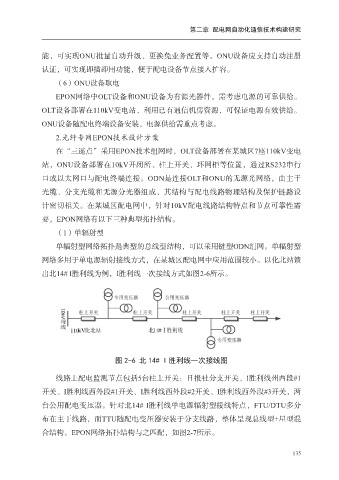

图 2-6 北 14# I 胜利线一次接线图
线路上配电监测节点包括5台柱上开关：日报社分支开关、I胜利线州西段#1
开关、I胜利线西外段#1开关、I胜利线西外段#2开关、I胜利线西外段#3开关，两
台公用配电变压器。针对北14# I胜利线单电源辐射型接线特点，FTU/DTU多分
布在主干线路，而TTU随配电变压器安装于分支线路，整体呈现总线型+星型混
合结构。EPON网络拓扑结构与之匹配，如图2-7所示。
135
