配电网及其自动化技术研究
Research on Power Distribution Network and Its Automation Technology

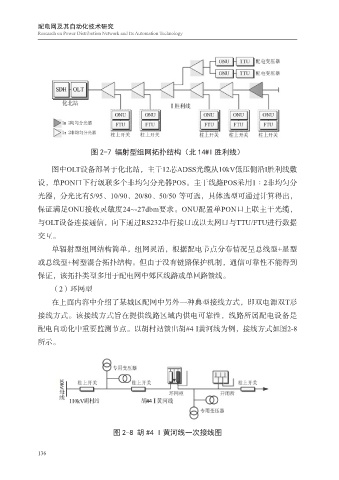

图 2-7 辐射型组网拓扑结构（北 14#I 胜利线）
图中OLT设备部署于化北站，主干12芯ADSS光缆从10kV低压侧沿I胜利线敷
设，单PON口下行级联多个非均匀分光器POS。主干线路POS采用1∶2非均匀分
光器，分光比有5/95、10/90、20/80、50/50 等可选，具体选型可通过计算得出，
保证满足ONU接收灵敏度24~-27dbm要求。ONU配置单PON口上联主干光缆，
与OLT设备连接通信，向下通过RS232串行接口或以太网口与TTU/FTU进行数据
交互。
单辐射型组网结构简单，组网灵活，根据配电节点分布情况呈总线型+星型
或总线型+树型混合拓扑结构。但由于没有链路保护机制，通信可靠性不能得到
保证，该拓扑类型多用于配电网中郊区线路或单回路馈线。
（2）环网型
在上面内容中介绍了某城区配网中另外一种典型接线方式，即双电源双T形
接线方式。该接线方式旨在提供线路区域内供电可靠性，线路所属配电设备是
配电自动化中重要监测节点。以胡村站馈出胡#4 I黄河线为例，接线方式如图2-8
所示。
图 2-8 胡 #4 I 黄河线一次接线图
