第二章 配电网自动化通信技术构建研究
由于I黄河线所属配电设备作为重要监测节点，保证通信可靠性至关重要。
根据胡#4 I黄河线接线方式特点，对光缆进行链路保护配置，具体拓扑结构如图
2-9所示。

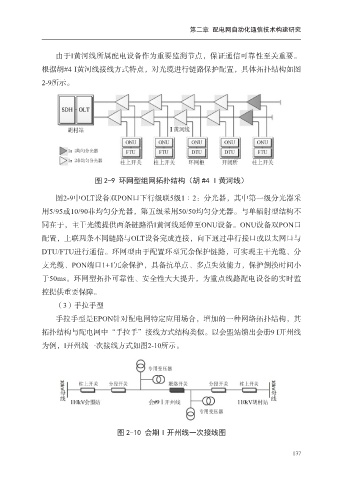

图 2-9 环网型组网拓扑结构（胡 #4 I 黄河线）
图2-9中OLT设备双PON口下行级联5级1∶2：分光器，其中第一级分光器采
用5/95或10/90非均匀分光器，第五级采用50/50均匀分光器。与单辐射型结构不
同在于，主干光缆提供两条链路沿I黄河线延伸至ONU设备。ONU设备双PON口
配置，上联两条不同链路与OLT设备完成连接，向下通过串行接口或以太网口与
DTU/FTU进行通信。环网型由于配置环型冗余保护链路，可实现主干光缆、分
支光缆、PON端口1+1冗余保护，具备抗单点、多点失效能力，保护倒换时间小
于50ms。环网型拓扑可靠性、安全性大大提升，为重点线路配电设备的实时监
控提供重要保障。
（3）手拉手型
手拉手型是EPON针对配电网特定应用场合，增加的一种网络拓扑结构，其
拓扑结构与配电网中“手拉手”接线方式结构类似。以会盟站馈出会册9 I开州线
为例，I开州线一次接线方式如图2-10所示。
图 2-10 会期 I 开州线一次接线图
