对于双电源“手拉手”接线方式，可使用双向链路保护结构组网，分别由会
盟站、胡村站OLT设备PON口向下敷设主干光缆，通过两个光方向级联五级分光
器延伸至ONU设备。手拉手环网型拓扑结构如图2-11所示。

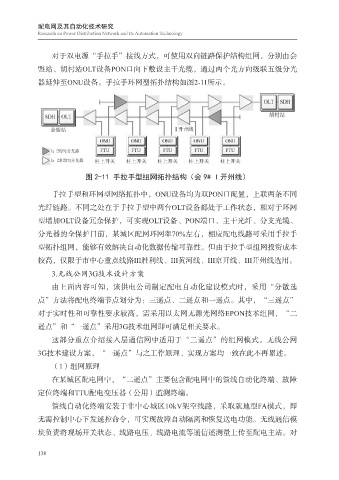

图 2-11 手拉手型组网拓扑结构（会 9# I 开州线）
手拉手型和环网型网络拓扑中，ONU设备均为双PON口配置，上联两条不同
光纤链路。不同之处在于手拉手型中两台OLT设备都处于工作状态，相对于环网
型增加OLT设备冗余保护，可实现OLT设备、PON端口、主干光纤、分支光缆、
分光器的全保护目前，某城区配网环网率70%左右，相应配电线路可采用手拉手
型拓扑组网，能够有效解决自动化数据传输可靠性。但由于拉手型组网投资成本
较高，仅限于市中心重点线路III胜利线、III黄河线、III京开线、III开州线选用。
3.无线公网3G技术设计方案
由上面内容可知，该供电公司制定配电自动化建设模式时，采用“分散选
点”方法将配电终端节点划分为：三遥点、二遥点和一遥点。其中，“三遥点”
对于实时性和可靠性要求较高，需采用以太网无源光网络EPON技术组网，“二
遥点”和“一遥点”采用3G技术组网即可满足相关要求。
这部分重点介绍接入层通信网中适用于“二遥点”的组网模式，无线公网
3G技术建设方案，“一遥点”与之工作原理、实现方案均一致在此不再累述。
（1）组网原理
在某城区配电网中，“二遥点”主要包含配电网中的馈线自动化终端、故障
定位终端和TTU配电变压器（公用）监测终端。
馈线自动化终端安装于非中心城区10kV架空线路，采取就地型FA模式，即
无需控制中心下发遥控命令，可实现故障自动隔离和恢复送电功能。无线通信模
块负责将现场开关状态、线路电压、线路电流等遥信遥测量上传至配电主站。对
