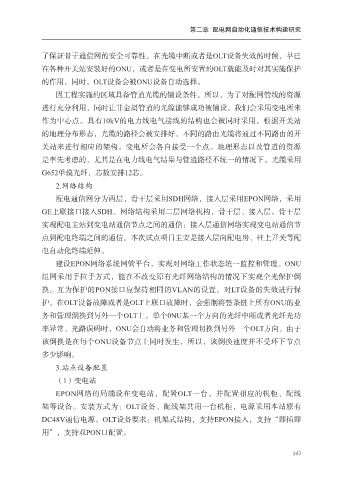

第二章 配电网自动化通信技术构建研究

了保证骨干通信网的安全可靠性，在光缆中断或者是OLT设备失效的时候，早已

在各种开关站安装好的ONU，或者是在变电所安置的OLT就能及时对其实施保护
的作用，同时，OLT设备会被ONU设备自动选择。
因工程实施的区域具备管道光缆的铺设条件，所以，为了对配网管线的资源
进行充分利用，同时让非金属管道的光缆能够成功被铺设，我们会采用变电所来

作为中心点。具有10kV的电力线电气接线的结构也会被同时采用，根据开关站
的地理分布形态，光缆的路径会被安排好，不同的路由光缆将通过不同路由的开
关站来进行相应的架构。变电所会各自接受一个点。地理形态以及管道的资源

是率先考虑的，尤其是在电力线电气结果与管逍路径不统一的情况下。光缆采用
G652单模光纤，芯数安排12芯。
2.网络结构
配电通信网分为两层，骨干层采用SDH网络，接入层采用EPON网络，采用

GE上联接口接入SDH。网络结构采用二层网络机构，骨干层、接入层。骨干层
实现配电主站到变电站通信节点之间的通信：接入层通信网络实现变电站通信节
点到配电终端之间的通信。本次试点项目主要是接入层向配电房、柱上开关等配

电自动化终端延伸。
建设EPON网络系统网管平台，实现对网络工作状态统一监控和管理。ONU
组网采用手拉手方式，能在不改变原有光纤网络结构的情况下实现全光保护倒

换。互为保护的PON接口应保持相同的VLAN的设置。对LT设备的失效进行保
护。在OLT设备故障或者是OLT上联口故障时，会强制将整条链上所有ONU的业
务和管理倒换到另外一个OLT上。单个0NU某一个方向的光纤中断或者光纤光功

率异常、光路误码时，ONU会自动将业务和管理切换到另外一个OLT方向。由于
该倒换是在每个ONU设备节点上同时发生，所以，该倒换速度并不受环下节点
多少影响。
3.站点设备配置

（1）变电站
EPON网络的局端设在变电站，配置OLT一台，并配置相应的机柜、配线
架等设备。安装方式为：OLT设备、配线架共用一台机柜，电源采用本站原有

DC48V通信电源。OLT设备要求：机架式结构，支持EPON接入，支持“即插即
用”，支持双PON口配置。

143
