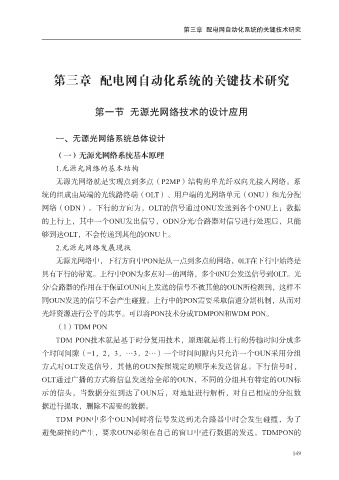

第三章 配电网自动化系统的关键技术研究

第三章 配电网自动化系统的关键技术研究

第一节 无源光网络技术的设计应用

一、无源光网络系统总体设计

（一）无源光网络系统基本原理
1.无源光网络的基本结构
无源光网络就是实现点到多点（P2MP）结构的单光纤双向光接入网络。系

统的组成由局端的光线路终端（OLT）、用户端的光网络单元（ONU）和光分配
网络（ODN）。下行的方向为，OLT的信号通过ONU发送到各个ONU上；数据
的上行上，其中一个ONU发出信号，ODN分光/合路器对信号进行处理后，只能

够到达OLT，不会传递到其他的ONU上。
2.无源光网络发展现状

无源光网络中，下行方向中PON是从一点到多点的网络，0LT在下行中始终是
具有下行的带宽。上行中PON为多点对一的网络，多个0NU会发送信号到OLT。光
分/合路器的作用在于保证OUN向上发送的信号不被其他的OUN所检测到，这样不
同OUN发送的信号不会产生碰撞。上行中的PON需要采取信道分割机制，从而对

光纤资源进行公平的共享。可以将PON技术分成TDMPON和WDM PON。
（1）TDM PON

TDM PON技术就是基于时分复用技术，原理就是将上行的传输时间分成多
个时间间隙（=1，2，3，…3，2…）一个时间间隙内只允许一个OUN采用分组
方式对OLT发送信号，其他的OUN按照规定的顺序来发送信息。下行信号时，
OLT通过广播的方式将信息发送给全部的OUN，不同的分组具有特定的OUN标

示的信头，当数据分组到达了OUN后，对地址进行解析，对自己相应的分组数
据进行提取，删除不需要的数据。

TDM PON中多个OUN同时将信号发送到光合路器中时会发生碰撞，为了
避免碰撞的产生，要求OUN必须在自己的窗口中进行数据的发送。TDMPON的
