配电网及其自动化技术研究
Research on Power Distribution Network and Its Automation Technology

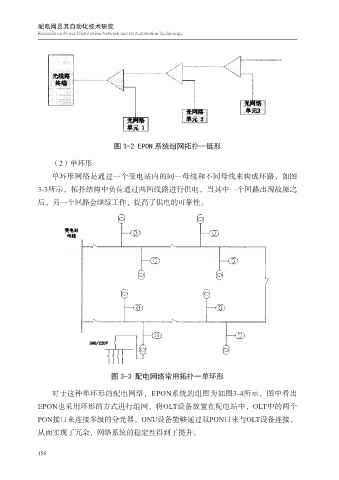

图 3-2 EPON 系统组网拓扑一链形
（2）单环形
单环形网络是通过一个变电站内的同一母线和不同母线来构成环路，如图
3-3所示，拓扑结构中负荷通过两回线路进行供电，当其中一个回路出现故障之
后，另一个回路会继续工作，提高了供电的可靠性。
图 3-3 配电网络常用拓扑一单环形
对于这种单环形的配电网络，EPON系统的组图为如图3-4所示，图中看出
EPON也采用环形的方式进行组网，将OLT设备放置在配电站中，OLT中的两个
PON接口来连接多级的分光器，ONU设备能够通过双PON口来与OLT设备连接，
从而实现了冗余，网络系统的稳定性得到了提升。
