第三章 配电网自动化系统的关键技术研究

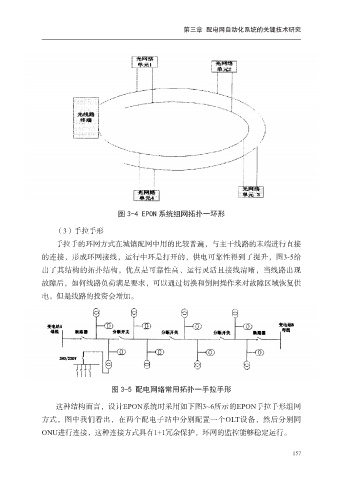

图 3-4 EPON 系统组网拓扑一环形
（3）手拉手形
手拉手的环网方式在城镇配网中用的比较普遍，与主干线路的末端进行直接
的连接，形成环网接线，运行中环是打开的，供电可靠性得到了提升，图3-5给
出了其结构的拓扑结构，优点是可靠性高、运行灵活且接线清晰，当线路出现
故障后，如何线路负荷满足要求，可以通过切换和倒闸操作来对故障区域恢复供
电。但是线路的投资会增加。
图 3-5 配电网络常用拓扑一手拉手形
这种结构而言，设计EPON系统时采用如下图3~6所示的EPON手拉手形组网
方式，图中我们看出，在两个配电子站中分别配置一个OLT设备，然后分别同
ONU进行连接，这种连接方式具有1+1冗余保护，环网的监控能够稳定运行。
157
