第三章 配电网自动化系统的关键技术研究

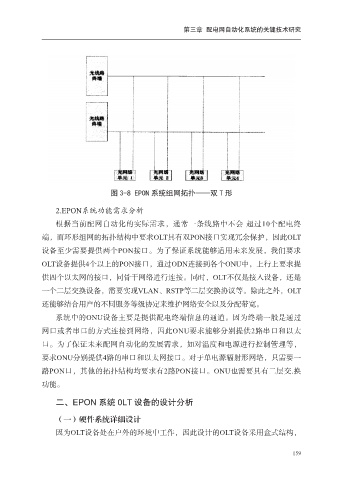

图 3-8 EPON 系统组网拓扑—双T形

2.EPON系统功能需求分析
根据当前配网自动化的实际需求，通常一条线路中不会 超过10个配电终
端，而环形组网的拓扑结构中要求OLT具有双PON接口实现冗余保护，因此OLT

设备至少需要提供两个PON接口。为了保证系统能够适用未来发展，我们要求
OLT设备提供4个以上的PON接口，通过ODN连接到各个ONU中，上行上要求提
供四个以太网的接口，同骨干网络进行连接。同时，OLT不仅是接入设备，还是

一个二层交换设备，需要实现VLAN、RSTP等二层交换协议等。除此之外，OLT
还能够结合用户的不同服务等级协定来维护网络安全以及分配带宽。

系统中的ONU设备主要是提供配电终端信息的通道。因为终端一般是通过
网口或者串口的方式连接到网络，因此ONU要求能够分别提供2路串口和以太
口。为了保证未来配网自动化的发展需求，如对温度和电源进行控制管理等，

要求ONU分别提供4路的串口和以太网接口。对于单电源辐射形网络，只需要一
路PON口，其他的拓扑结构均要求有2路PON接口。ONU也需要具有二层交.换
功能。

二、EPON 系统 0LT 设备的设计分析

（一）硬件系统详细设计
因为OLT设备处在户外的环境中工作，因此设计的OLT设备采用盒式结构，
