满足1U/19英寸的标准型机柜安装尺寸要求。设计的设备可以选择性安装1块或者
是两块PON接口子板，从而就能够配置两个或者是四个。25Gbps速率的EPON端
口。根据需求可以再设备上选择性的配置SFP光口子卡或者是RJ45电接口，最多
配置四个速度为1Gbps的以太网口。系统的主要组成部分为CPU板、PON子板、
以太网上联板、灯板和电源模块。
1.CPU 板详细设计
CPU板的构成主要有业务、控制平面以及FPGA几个模块构成。其中业务平
台实现的功能是为两个不同OLT以及OLT同上联板之间业务通道，下图3-9给出
了其结构示意图。主控CPU选用了Freescale公司的基于PowerPC架构的MPC8247
嵌入式处理器，这是一种MPC82xx系列处理器。MPC82xx系列处理器中将
MPC860？嵌入式PowerPC内核以及通信处理模块进行了保留，提高了工作频
率，将更多外围通信器件进行了集成，从而具有更多的总线接口。PON芯片是选
用的Teknovus最新推出的TK3723芯片，该芯片属于OLTMAC芯片，对双PON进
行了集成，交换芯片选择了Marvell公司88E6185。
各个子板之间进行数据的交换需要通过88E6185来实现，Port0-Port1 连接
OLT子卡1，Port2-Port3 连接OLT子卡2，Port4-Port7同以太网上联板进行连接，
Port9同主控CPU连接。除Port9采用MII的方式外，其他的端口都是通过Serdes来
连接，各个收发器之间选择AC耦合方式。

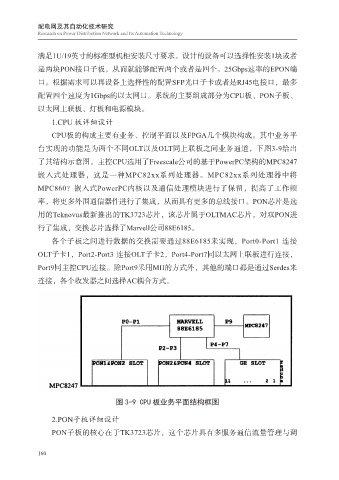

图 3-9 CPU 板业务平面结构框图
2.PON子板详细设计
PON子板的核心在于TK3723芯片，这个芯片具有多服务通信流量管理与调
