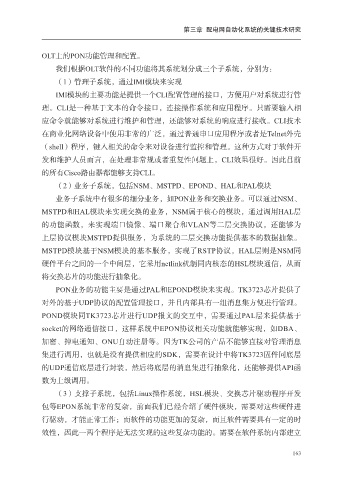

第三章 配电网自动化系统的关键技术研究
OLT上的PON功能管理和配置。
我们根据OLT软件的不同功能将其系统划分成三个子系统，分别为：
（1）管理子系统，通过IMI模块来实现
IMI模块的主要功能是提供一个CLI配置管理的接口，方便用户对系统进行管
理。CLI是一种基于文本的命令接口，连接操作系统和应用程序。只需要输入相
应命令就能够对系统进行维护和管理，还能够对系统的响应进行接收。CLI技术
在商业化网络设备中使用非常的广泛，通过普通串口应用程序或者是Telnet外壳
（shell）程序，键入相关的命令来对设备进行监控和管理。这种方式对于软件开
发和维护人员而言，在处理非常规或者重复性问题上，CLI效果很好。因此目前
的所有Cisco路由器都能够支持CLI。
（2）业务子系统，包括NSM、MSTPD、EPOND、HAL和PAL模块
业务子系统中有很多的细分业务，如PON业务和交换业务。可以通过NSM、
MSTPD和HAL模块来实现交换的业务，NSM属于核心的模块，通过调用HAL层
的功能函数，来实现端口镜像、端口聚合和VLAN等二层交换协议，还能够为
上层协议模块MSTPD提供服务，为系统的二层交换功能提供基本的数据抽象。
MSTPD模块基于NSM模块的基本服务，实现了RSTP协议，HAL层则是NSM同
硬件平台之间的一个中间层，它采用netlink机制同内核态的HSL模块通信，从而
将交换芯片的功能进行抽象化。
PON业务的功能主要是通过PAL和EPOND模块来实现。TK3723芯片提供了
对外的基于UDP协议的配置管理接口，并且内部具有一组消息集方便进行管理。
POND模块同TK3723芯片进行UDP报文的交互中，需要通过PAL层来提供基于
socket的网络通信接口，这样系统中EPON协议相关功能就能够实现，如DBA、
加密、掉电通知、ONU自动注册等。因为TK公司的产品不能够直接对管理消息
集进行调用，也就是没有提供相应的SDK，需要在设计中将TK3723固件同底层
的UDP通信底层进行封装，然后将底层的消息集进行抽象化，还能够提供API函
数为上级调用。
（3）支撑子系统，包括Linux操作系统，HSL模块、交换芯片驱动程序开发
包等EPON系统非常的复杂，前面我们已经介绍了硬件模块，需要对这些硬件进
行驱动，才能正常工作；而软件的功能更加的复杂，而且软件需要具有一定的时
效性，因此一两个程序是无法实现的这些复杂功能的。需要在软件系统内部建立
