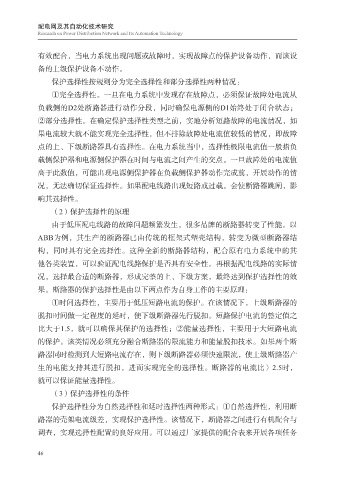

有效配合，当电力系统出现问题或故障时，实现故障点的保护设备动作，而该设

备的上级保护设备不动作。
保护选择性按规则分为完全选择性和部分选择性两种情况：
①完全选择性。一旦在电力系统中发现存在故障点，必须保证故障处电流从
负载侧的D2处断路器进行动作分段，同时确保电源侧的D1始终处于闭合状态；

②部分选择性。在确定保护选择性类型之前，实地分析短路故障的电流情况，如
果电流较大就不能实现完全选择性，但不排除故障处电流值较低的情况，即故障
点的上、下级断路器具有选择性。在电力系统当中，选择性极限电流值一般指负

载侧保护器和电源侧保护器在时间与电流之间产生的交点。一旦故障处的电流值
高于此数值，可能出现电源侧保护器在负载侧保护器动作完成前，开展动作的情
况，无法确切保证选择性。如果配电线路出现短路或过载，会使断路器跳闸，影
响其选择性。

（2）保护选择性的原理
由于低压配电线路的故障问题频繁发生，很多品牌的断路器转变了性能。以
ABB为例，其生产的断路器已由传统的框架式塑壳结构，转变为微型断路器结

构，同时具有完全选择性。这种全新的断路器结构，配合原有电力系统中的其
他各类装置，可以验证配电线路保护是否具有安全性。再根据配电线路的实际情
况，选择最合适的断路器，形成完整的上、下级方案，最终达到保护选择性的效

果。断路器的保护选择性是由以下两点作为自身工作的主要原理：
①时间选择性，主要用于低压短路电流的保护。在该情况下，上级断路器的
脱扣时间做一定程度的延时，使下级断路器先行脱扣。短路保护电流的整定值之

比大于1.5，就可以确保其保护的选择性；②能量选择性，主要用于大短路电流
的保护。该类情况必须充分融合断路器的限流能力和能量脱扣技术。如果两个断
路器同时检测到大短路电流存在，则下级断路器必须快速限流，使上级断路器产
生的电能支持其进行脱扣，进而实现完全的选择性。断路器的电流比〉2.5时，

就可以保证能量选择性。
（3）保护选择性的条件
保护选择性分为自然选择性和延时选择性两种形式：①自然选择性，利用断

路器的壳架电流级差，实现保护选择性。该情况下，断路器之间进行有机配合与
调查，实现选择性配置的良好应用。可以通过厂家提供的配合表来开展各项任务
