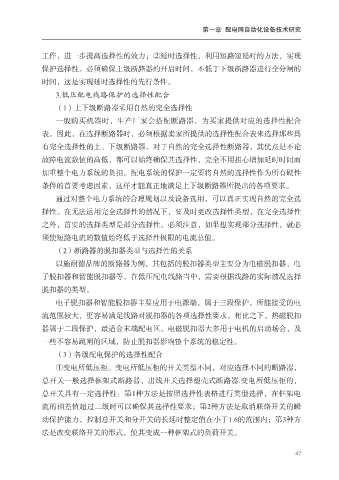

第一章 配电网自动化设备技术研究

工作，进一步提高选择性的效力；②延时选择性，利用短路短延时的方法，实现

保护选择性。必须确保上级断路器的开启时间，不低于下级断路器进行全分闸的
时间，这是实现延时选择性的先行条件。
3.低压配电线路保护的选择性配合
（1）上下级断路器采用自然的完全选择性

一般购买机器时，生产厂家会搭配断路器，为买家提供对应的选择性配合
表。因此，在选择断路器时，必须根据卖家所提供的选择性配合表来选择那些具
有完全选择性的上、下级断路器。对于自然的完全选择性断路器，其优点是不论

故障电流数值的高低，都可以始终确保其选择性，完全不用担心增加延时时间而
加重整个电力系统的负担。配电系统的保护一定要将自然的选择性作为所有硬性
条件的首要考虑因素，这样才能真正地满足上下级断路器所提出的各项要求。
通过对整个电力系统的合理规划以及设备选用，可以真正实现自然的完全选

择性。在无法运用完全选择性的情况下，要及时更改选择性类型，在完全选择性
之外，首要的选择类型是部分选择性。必须注意，如果想实现部分选择性，就必
须使短路电流的数值始终低于选择性极限的电流总值。

（2）断路器的脱扣器类型与选择性的关系
以施耐德品牌的断路器为例，其包括的脱扣器类型主要分为电磁脱扣器、电
子脱扣器和智能脱扣器等。在低压配电线路当中，需要根据线路的实际情况选择

脱扣器的类型。
电子脱扣器和智能脱扣器主要应用于电源端，属于三段保护，所能接受的电
流范围较大，更容易满足线路对脱扣器的各项选择性要求。相比之下，热磁脱扣

器属于二段保护，最适合末端配电区。电磁脱扣器大多用于电机的启动场合，及
一些不容易跳闸的区域，防止脱扣器影响整个系统的稳定性。
（3）各级配电保护的选择性配合
①变电所低压柜。变电所低压柜的开关类型不同，对应选择不同的断路器，

总开关一般选择框架式断路器，出线开关选择塑壳式断路器.变电所低压柜的，
总开关具有一定选择性：第1种方法是按照选择性表格进行类型选择，在框架电
流的相差值超过二级时可以确保其选择性要求；第2种方法是取消联络开关的瞬

动保护能力，控制总开关和分开关的长延时整定值在小于1.6的范围内；第3种方
法是改变联络开关的形式，使其变成一种框架式的负荷开关。

47
