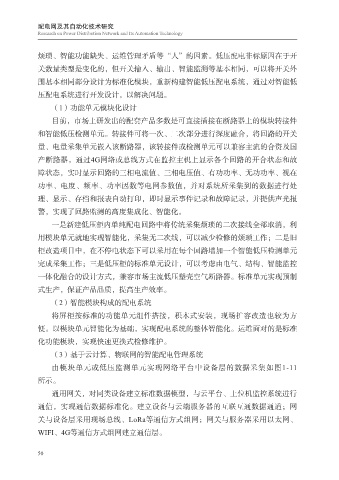

烦琐、智能功能缺失、运维管理矛盾等“人”的因素。低压配电非标原因在于开
关数量类型是变化的，但开关输入、输出、智能监测等基本相同，可以将开关外
围基本相同部分设计为标准化模块，重新构建智能低压配电系统，通过对智能低
压配电系统进行开发设计，以解决问题。
（1）功能单元模块化设计
目前，市场上研发出的配套产品多数是可直接插接在断路器上的模块转接件
和智能低压检测单元。转接件可将一次、二次部分进行深度融合，将回路的开关
量、电量采集单元嵌入该断路器，该转接件或检测单元可以兼容主流的合资及国
产断路器，通过4G网络或总线方式在监控主机上显示各个回路的开合状态和故
障状态，实时显示回路的三相电流值、三相电压值、有功功率、无功功率、视在
功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处
理、显示、存档和报表自动打印，即时显示事件记录和故障记录，并提供声光报
警，实现了回路监测的高度集成化、智能化。
一是新建低压柜内单纯配电回路中将传统采集烦琐的二次接线全部取消，利
用模块单元就地实现智能化，采集无二次线，可以减少检修的烦琐工作；二是旧
柜改造项目中，在不停电状态下可以采用在每个回路增加一个智能低压检测单元
完成采集工作；三是低压柜的标准单元设计，可以考虑由电气、结构、智能监控
一体化融合的设计方式，兼容市场主流低压塑壳空气断路器。标准单元实现预制
式生产，保证产品品质，提高生产效率。
（2）智能模块构成的配电系统
将屏柜按标准的功能单元组件搭接，积木式安装，现场扩容改造也较为方
便。以模块单元智能化为基础，实现配电系统的整体智能化。运维面对的是标准
化功能模块，实现快速更换式检修维护。
（3）基于云计算、物联网的智能配电管理系统
由模块单元或低压监测单元实现网络平台中设备层的数据采集如图1-11
所示。
通用网关，对同类设备建立标准数据模型，与云平台、上位机监控系统进行
通信，实现通信数据标准化。建立设备与云端服务器的互联互通数据通道；网
关与设备层采用现场总线、LoRa等通信方式组网；网关与服务器采用以太网、
WIFI、4G等通信方式组网建立通信层。
