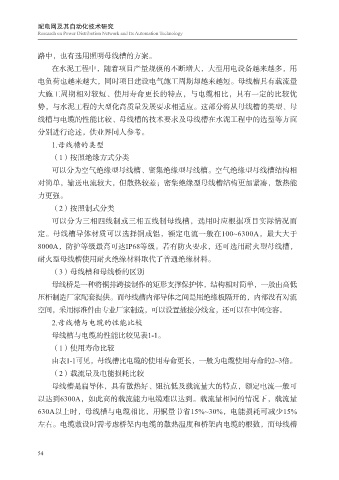

路中，也有选用照明母线槽的方案。
在水泥工程中，随着项目产量规模的不断增大，大型用电设备越来越多，用

电负荷也越来越大，同时项目建设电气施工周期却越来越短。母线槽具有载流量
大施工周期相对较短、使用寿命更长的特点，与电缆相比，具有一定的比较优
势，与水泥工程的大型化高质量发展要求相适应。这部分将从母线槽的类型、母
线槽与电缆的性能比较、母线槽的技术要求及母线槽在水泥工程中的选型等方面

分别进行论述，供业界同人参考。
1.母线槽的类型
（1）按照绝缘方式分类
可以分为空气绝缘型母线槽、密集绝缘型母线槽。空气绝缘型母线槽结构相

对简单，输送电流较大，但散热较差；密集绝缘型母线槽结构更加紧凑，散热能
力更强。
（2）按照制式分类
可以分为三相四线制或三相五线制母线槽，选用时应根据项目实际情况而

定。母线槽导体材质可以选择铜或铝，额定电流一般在100~6300A，最大大于
8000A，防护等级最高可达IP68等级。若有防火要求，还可选用耐火型母线槽，
耐火型母线槽使用耐火绝缘材料取代了普通绝缘材料。
（3）母线槽和母线桥的区别

母线桥是一种将铜排跨接制作的矩形支撑保护体，结构相对简单，一般由高低
压柜制造厂家配套提供。而母线槽内部导体之间是用绝缘板隔开的，内部没有对流
空间，采用标准件由专业厂家制造，可以设置插接分线盒，还可以在中间变容。
2.母线槽与电缆的性能比较

母线槽与电缆的性能比较见表1-1。
（1）使用寿命比较
由表1-1可见，母线槽比电缆的使用寿命更长，一般为电缆使用寿命的2~3倍。
（2）载流量及电能损耗比较

母线槽是扁导体，具有散热好、阻抗低及载流量大的特点，额定电流一般可
以达到6300A，如此高的载流能力电缆难以达到。载流量相同的情况下，载流量
630A以上时，母线槽与电缆相比，用铜量节省15%~30%，电能损耗可减少15%
左右。电缆敷设时需考虑桥架内电缆的散热温度和桥架内电缆的根数，而母线槽
