上可以通过改变控制策略、修改设计方案，避免共振的发生，取得良好的降噪

效果。
国际许多学者对封闭低压母线系统进行了多方面较细致的研究，而针对母线
系统振动噪声方面的研究还不多见。这部分首先建立了两种不同连接方式下母线
桥的三维有限元模型，然后应用有限元分析软件ANSYS对某型号母线桥进行了

模态分析，得到了系统固有频率和相应振型。在此基础上，改进了振动薄弱环节
的母线桥箱体结构，并分.别进行了模态分析。
1.模型建立

母线桥系统主要由箱体、三相母线排、环氧树脂绝缘金具以及弯板、槽板
等支撑构件组成，总长6m、总宽和总高均1m，如图1-12所示。箱体由桥身、桥
端、桥墩和伸缩节构成。箱体上开有百叶窗形式的散热通风口。母线的截面为矩

形，截面尺寸为120mm×10mm。由于传输电流常在几kA以上，每相母线均为双
层，并由绝缘金具支撑。绝缘金具通过槽板与母线桥箱体相连。箱体封板及其他
支撑用板件如弯板、槽板等的厚度均为2.5mm。

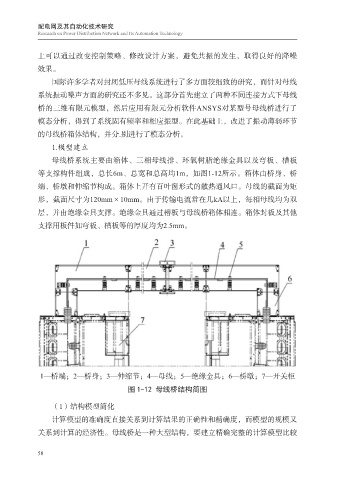

1—桥端；2—桥身；3—伸缩节；4—母线；5—绝缘金具；6—桥墩；7—开关柜
图 1-12 母线桥结构简图

（1）结构模型简化

计算模型的准确度直接关系到计算结果的正确性和精确度，而模型的规模又
关系到计算的经济性。母线桥是一种大型结构，要建立精确完整的计算模型比较
