第一章 配电网自动化设备技术研究
计算。计算时根据母线桥实际工作情况，将母线桥箱体底部以及母线导体底部节
点的所有自由度约束，得到母线桥系统的各阶固有频率和振型。
从表1-1可以看出，由于母线桥结构模型的自由度较多，导致固有频率分布
密集。在固有频率发生小范围变化时，模态振型变化明显。此外，连接耦合方式
的强弱也直接影响到固有频率值的大小。第一种连接方式作用较强，各阶固有频
率较大。说明母线桥各连接部分之间耦合的节点对越多，固有频率越大。耦合的
节点对不同的振型对应的固有频率的影响不一样。总体而言，这两种耦合方式对
固有频率的影响不是很大。主要原因在于螺栓分布比较密，所以两种耦合的差别
不大，如果螺栓分布比较稀疏，则耦合方式的差别会造成较大的差异。
由于母线桥箱体为薄壁钢板结构，其刚度远小于母线导体的刚度，这两个刚
度差别较大的结构组合在一起，振型以刚度小的为主。从图1-14～图1-18可以看
出，从第1阶开始，以母线桥箱体的局部模态为主，每个模态下母线导体的振动
相对于箱体封板的变形来说很小。在约束条件下的第1、2阶振型主要为箱体桥端
部分。上封板的一阶垂向弯曲振动。3、4阶振型主要为箱体桥身部分。上封板的
一阶垂向弯曲振动。至图1-17中的第5阶振型，母线导体的变形才稍大些，在图
上可以显示出来。图1-18中的第10阶振型，母线导体的振动比较明显，为二阶弯
曲振型。这个频率下，母线桥箱体对应的模态变形已经比较复杂。

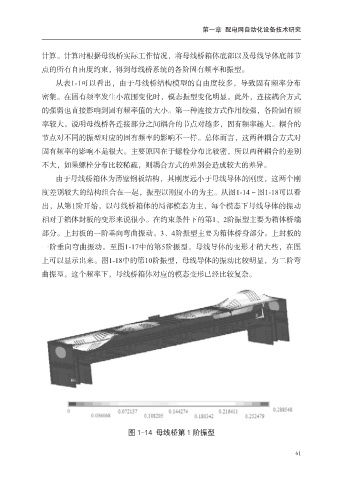

图 1-14 母线桥第 1 阶振型
