第一章 配电网自动化设备技术研究

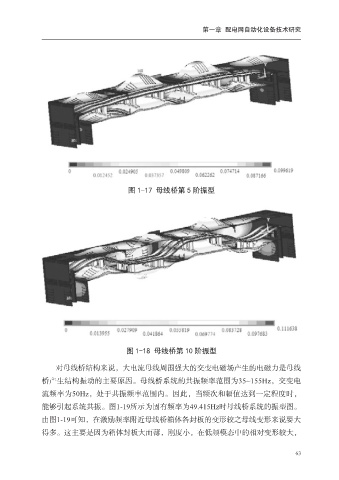

图 1-17 母线桥第 5 阶振型
图 1-18 母线桥第 10 阶振型
对母线桥结构来说，大电流母线周围强大的交变电磁场产生的电磁力是母线
桥产生结构振动的主要原因。母线桥系统的共振频率范围为35~155Hz，交变电
流频率为50Hz，处于共振频率范围内。因此，当频次和幅值达到一定程度时，
能够引起系统共振。图1-19所示为固有频率为49.415Hz时母线桥系统的振型图。
由图1-19可知，在激励频率附近母线桥箱体各封板的变形较之母线变形来说要大
得多。这主要是因为箱体封板大而薄，刚度小，在低频模态中的相对变形较大，
63
