因而容易受从母线传递过来的振动而激发结构噪声。

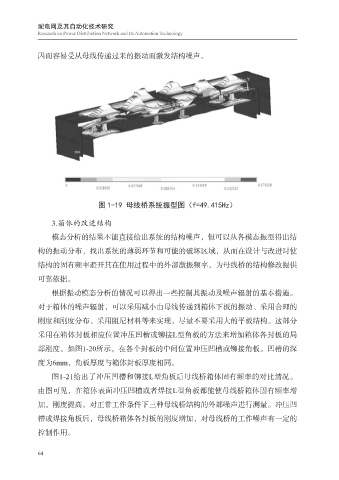

图 1-19 母线桥系统振型图（f=49.415Hz）

3.箱体的改进结构
模态分析的结果不能直接给出系统的结构噪声，但可以从各模态振型得出结

构的振动分布，找出系统的薄弱环节和可能的破坏区域，从而在设计与改进时使
结构的固有频率避开其在使用过程中的外部激振频率，为母线桥的结构修改提供

可靠依据。
根据振动模态分析的情况可以得出一些控制其振动及噪声辐射的基本措施。

对于箱体的噪声辐射，可以采用减小由母线传递到箱体下板的振动、采用合理的
刚度和刚度分布、采用阻尼材料等来实现，尽量不要采用大的平板结构。这部分

采用在箱体封板相应位置冲压凹槽或铆接L型角板的方法来增加箱体各封板的局
部刚度。如图1-20所示，在各个封板的中间位置冲压凹槽或铆接角板。凹槽的深

度为6mm，角板厚度与箱体封板厚度相同。
图1-21给出了冲压凹槽和铆接L型角板后母线桥箱体固有频率的对比情况。
由图可见，在箱体表面冲压凹槽或者焊接L型角板都能使母线桥箱体固有频率增

加，刚度提高。对正常工作条件下三种母线桥结构的外部噪声进行测量。冲压凹
槽或焊接角板后，母线桥箱体各封板的刚度增加，对母线桥的工作噪声有一定的

控制作用。
