第一章 配电网自动化设备技术研究

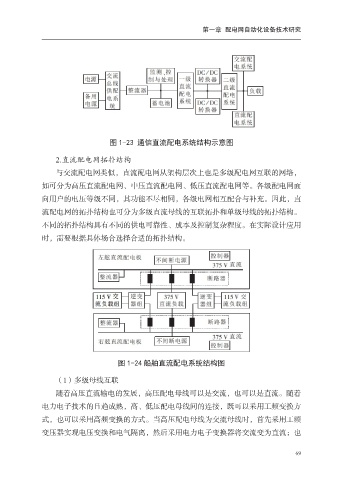

图 1-23 通信直流配电系统结构示意图

2.直流配电网拓扑结构
与交流配电网类似，直流配电网从架构层次上也是多级配电网互联的网络，
如可分为高压直流配电网、中压直流配电网、低压直流配电网等。各级配电网面
向用户的电压等级不同，其功能不尽相同，各级电网相互配合与补充。因此，直

流配电网的拓扑结构也可分为多级直流母线的互联拓扑和单级母线的拓扑结构。
不同的拓扑结构具有不同的供电可靠性、成本及控制复杂程度。在实际设计应用

时，需要根据具体场合选择合适的拓扑结构。

图 1-24 船舶直流配电系统结构图

（1）多级母线互联
随着高压直流输电的发展，高压配电母线可以是交流，也可以是直流。随着
电力电子技术的日趋成熟，高、低压配电母线间的连接，既可以采用工频变换方

式，也可以采用高频变换的方式。当高压配电母线为交流母线时，首先采用工频
变压器实现电压变换和电气隔离，然后采用电力电子变换器将交流变为直流；也

69
