第一章 配电网自动化设备技术研究

图1-27所示，即为电力模拟屏软件的主要工作界面。

（2）程序设计思路
本软件选用VB 6.0 编程语言完成，选用VB6.0的优势主要有：①VB6.0集成
了Basic语言简单易学的特点；②VB6.0采用面向对象的程序设计方法，具有优秀
的Win-dows人机交互界面，易学易懂；③VB6.0具有强大的数据库管理功能，便

于本软件的日后升级维护；④VB6.0在图形处理方面具有较强功能，方便运用图
形、动画。
主要程序设计思路为：一是本软件采用自顶向下、逐步细化程序设计思想。

根据电流的物理特性、电力安全五防原则、机械闭锁、电气闭锁的客观实际来作
为软件的编程逻辑要求，使电力模拟屏软件的工作完全符合实际。本软件自定义
了fun函数来实现上述功能；二是自定义变量来控制断路器、接地刀闸等开关的
开关量状态。如变量a，利用对a赋“0”值或“1”值来分别对应手车的“工作位

置”或“试验位置”；三是以button控件作为开关的载体，以elick事件为事件触发
方式，利用改变line控件的BackColor属性值的方法来模拟电流流动的视觉效果。

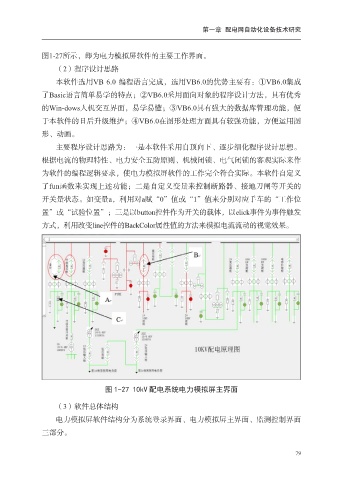

图 1-27 10kV 配电系统电力模拟屏主界面

（3）软件总体结构

电力模拟屏软件结构分为系统登录界面、电力模拟屏主界面、监测控制界面
三部分。
