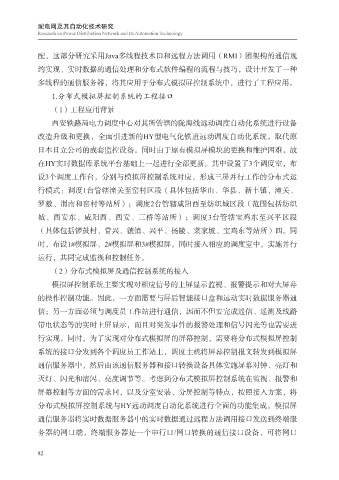

配电网及其自动化技术研究
Research on Power Distribution Network and Its Automation Technology

配，这部分研究采用Java多线程技术田和远程方法调用（RMI）团架构的通信规

约实现、实时数据的通信处理和分布式软件编程的流程与技巧，设计开发了一种
多线程的通信服务器，将其应用于分布式模拟屏控制系统中，进行了工程应用。
1.分布式模拟屏控制系统的工程接口

（1）工程应用背景
西安铁路局电力调度中心对其所管辖的陇海线远动调度自动化系统进行设备

改造升级和更换，全面引进新的HY型电气化铁道远动调度自动化系统，取代原
日本日立公司的成套监控设备。同时由于原有模拟屏模块的更换和维护困难，故
在HY实时数据库系统平台基础上一起进行全部更新。其中设置了3个调度室，布

设3个调度工作台，分别与模拟屏控制系统对应，形成三屏并行工作的分布式运
行模式：调度1台管辖潼关至窑村区段（具体包括华山、华县、新丰镇、潼关、
罗敷、渭南和窑村等站所）；调度2台管辖咸阳西至纺织城区段（范围包括纺织

城、西安东、咸阳西、西安、三桥等站所）；调度3台管辖宝鸡东至兴平区段
（具体包括锣鼓村、常兴、虢镇、兴平、杨陵、菜家坡、宝鸡东等站所）四。同
时，布设1#模拟屏、2#模拟屏和3#模拟屏，同时接入相应的调度室中，实施并行

运行，共同完成监视和控制任务。
（2）分布式模拟屏及通信控制系统的接入

模拟屏控制系统主要实现对相应信号的上屏显示监视、报警提示和对大屏幕
的操作控制功能。因此，一方面需要与屏后智能接口盒和远动实时数据服务器通
信；另一方面必须与调度员工作站进行通信，因而不但要完成遥信、遥测及线路

带电状态等的实时上屏显示，而且对突发事件的报警处理和信号闪光等也需要进
行实现。同时，为了实现对分布式模拟屏的屏幕控制，需要将分布式模拟屏控制

系统的接口分发到各个调度员工作站上，调度主机将屏幕控制报文转发到模拟屏
通信服务器中，然后由该通信服务器和接口转换设备具体实施屏幕对钟、亮灯和
灭灯、闪光和清闪、亮度调节等。考虑到分布式模拟屏控制系统在监视、报警和

屏幕控制等方面的需求回，以及分室安装、分屏控制等特点，按照接入方案，将
分布式模拟屏控制系统与HY远动调度自动化系统进行全面的功能集成。模拟屏

通信服务器将实时数据服务器中的实时数据通过远程方法调用接口发送到终端服
务器的网口端，终端服务器是一个串行口/网口转换的通信接口设备，可将网口

82
