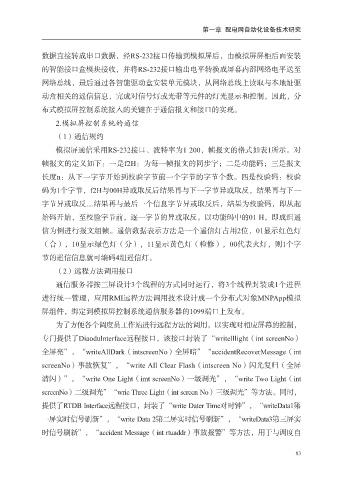

第一章 配电网自动化设备技术研究

数据直接转成串口数据，经RS-232接口传输到模拟屏后，由模拟屏屏柜后面安装

的智能接口盒模块接收，并将RS-232接口输出电平转换成屏幕内部网络电平送至
网络总线，最后通过各智能驱动盒安装单元模块，从网络总线上读取与本地址驱
动盒相关的遥信信息，完成对信号灯或光带等元件的灯光显示和控制，因此，分

布式模拟屏控制系统接入的关键在于通信报文和接口的实现。
2.模拟屏控制系统的通信

（1）通信规约
模拟屏通信采用RS-232接口、波特率为1 200，帧报文的格式如表1所示。对
帧报文的定义如下：一是f2H：为每一帧报文的同步字；二是功能码；三是报文

长度n：从下一字节开始到校验字节前一个字节的字节个数。四是校验码：校验
码为1个字节，f2H与00H异或取反后结果再与下一字节异或取反，结果再与下一
字节异或取反....结果再与最后一个信息字节异或取反后，结果为校验码，即从起

始码开始，至校验字节前，逐一字节的异或取反。以功能码中的01 H，即成组遥
信为例进行报文组帧。遥信数据表示方法是一个遥信灯占用2位，01显示红色灯
（合），10显示绿色灯（分），11显示黄色灯（检修），00代表火灯，则1个字

节的遥信信息就可编码4组遥信灯。
（2）远程方法调用接口

通信服务器按三屏设计3个线程的方式同时运行，将3个线程封装成1个进程
进行统一管理，应用RMI远程方法调用技术设计成一个分布式对象MNPApp模拟
屏组件，绑定到模拟屏控制系统通信服务器的1099端口上发布。

为了方便各个调度员工作站进行远程方法的调用，以实现对相应屏幕的控制，
专门提供了Diaodulnterface远程接口，该接口封装了“writelllight（int screenNo）
全屏亮”，“writeAllDark（intscreenNo）全屏暗”“accidentRecoverMessage（int

screenNo）事故恢复”，“write All Clear Flash（intscreen No）闪光复归（全屏
清闪）”，“write One Light（imt screenNo）一级调光”，“write Two Light（int

screenNo）二级调光”“wrie Three Light（int screen No）三级调光”等方法。同时，
提供了RTDB Interface远程接口，封装了“write Dater Time对时钟”，“writeData1第

一屏实时信号刷新”，“write Data 2第二屏实时信号刷新”，“writeData3第三屏实
时信号刷新”，“accident Message（int rtuaddr）事故报警”等方法，用于与调度自

83
