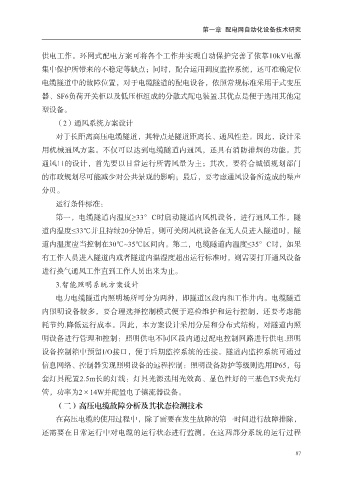

第一章 配电网自动化设备技术研究

供电工作。环网式配电方案可将各个工作井实现自动保护完善了依靠10kV电源

集中保护所带来的不稳定等缺点；同时，配合运用调度监控系统，还可准确定位
电缆隧道中的故障位置，对于电缆隧道的配电设备，依照常规标准采用干式变压
器、SF6负荷开关柜以及低压柜组成的分散式配电装置.其优点是便于选用其他定

型设备。
（2）通风系统方案设计

对于长距离高压电缆隧道，其特点是隧道距离长、通风性差。因此，设计采
用机械通风方案。不仅可以达到电缆隧道内通风，还具有消防排烟的功能。其
通风口的设计，首先要以日常运行所需风量为主；其次，要符合城镇规划部门

的市政规划尽可能减少对公共景观的影响；最后，要考虑通风设备所造成的噪声
分贝。
运行条件标准：

第一，电缆隧道内温度≥33°C时启动隧道内风机设备，进行通风工作，隧
道内温度≤33℃并且持续20分钟后，则可关闭风机设备在无人员进入隧道时，隧
道内温度应当控制在30℃~35℃区间内。第二，电缆隧道内温度≤35°C时，如果

有工作人员进入隧道内或者隧道内温湿度超出运行标准时，则需要打开通风设备
进行换气通风工作直到工作人员出来为止。

3.智能照明系统方案设计
电力电缆隧道内照明场所可分为两种，即隧道区段内和工作井内。电缆隧道
内照明设备较多，要合理选择控制模式便于巡检维护和运行控制，还要考虑能

耗节约.降低运行成本。因此，本方案设计采用分层和分布式结构，对隧道内照
明设备进行管理和控制：照明供电不同区段内通过配电控制回路进行供电.照明

设备控制箱中预留I/O接口，便于后期监控系统的连接。隧道内监控系统可通过
信息网络、控制器实现照明设备的远程控制：照明设备防护等级则选用IP65，每
套灯具配置2.5m长的灯线：灯具光源选用光效高、显色性好的三基色T5荧光灯

管，功率为2×14W并配置电子镇流器设备。
（二）高压电缆故障分析及其状态检测技术

在高压电缆的使用过程中，除了需要在发生故障的第一时间进行故障排除，
还需要在日常运行中对电缆的运行状态进行监测，在这两部分系统的运行过程
