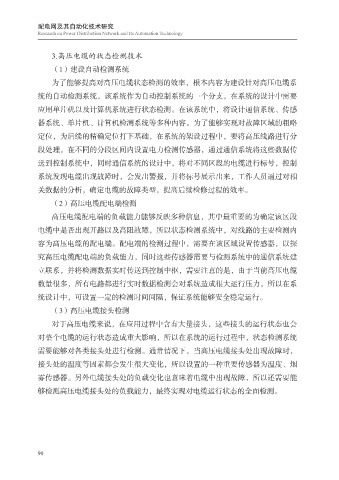

Page 98 - 配电网及其自动化技术研究

配电网及其自动化技术研究
Research on Power Distribution Network and Its Automation Technology

3.高压电缆的状态检测技术

（1）建设自动检测系统
为了能够提高对高压电缆状态检测的效率，根本内容为建设针对高压电缆系
统的自动检测系统，该系统作为自动控制系统的一个分支，在系统的设计中需要

应用单片机以及计算机系统进行状态检测。在该系统中，将设计通信系统、传感
器系统、单片机、计算机检测系统等多种内容。为了能够实现对故障区域的粗略
定位，为后续的精确定位打下基础，在系统的架设过程中，要将高压线路进行分

段处理，在不同的分段区间内设置电力检测传感器，通过通信系统将这些数据传
送到控制系统中，同时通信系统的设计中，将对不同区段的电缆进行标号，控制
系统发现电缆出现故障时，会发出警报，并将标号展示出来，工作人员通过对相

关数据的分析，确定电缆的故障类型，提高后续检修过程的效率。
（2）高压电缆配电端检测

高压电缆配电端的负载能力能够反映多种信息，其中最重要的为确定该区段
电缆中是否出现开路以及高阻故障，所以状态检测系统中，对线路的主要检测内
容为高压电缆的配电端。配电端的检测过程中，需要在该区域设置传感器，以探

究高压电缆配电端的负载能力，同时这些传感器需要与检测系统中的通信系统建
立联系，并将检测数据实时传送到控制中枢，需要注意的是，由于当前高压电缆

数量很多，所有电路都进行实时数据检测会对系统造成很大运行压力，所以在系
统设计中，可设置一定的检测时间间隔，保证系统能够安全稳定运行。
（3）高压电缆接头检测

对于高压电缆来说，在应用过程中含有大量接头，这些接头的运行状态也会
对整个电缆的运行状态造成重大影响，所以在系统的运行过程中，状态检测系统
需要能够对各类接头处进行检测。通常情况下，当高压电缆接头处出现故障时，

接头处的温度等因素都会发生很大变化，所以设置的一种重要传感器为温度、烟
雾传感器。另外电缆接头处的负载变化也意味着电缆中出现故障，所以还需要能
够检测高压电缆接头处的负载能力，最终实现对电缆运行状态的全面检测。

90
