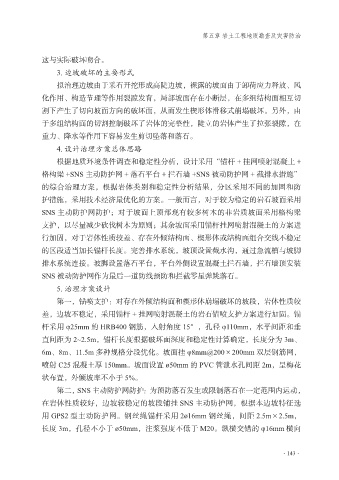

第五章 岩土工程地质勘查及灾害防治

这与实际破坏吻合。
3. 边坡破坏的主要形式
拟治理边坡由于采石开挖形成高陡边坡，裸露的坡面由于卸荷应力释放、风

化作用、构造节理等作用裂隙发育，局部坡面存在小断层，在多组结构面相互切
割下产生了切向坡面方向的破坏面，从而发生楔形体滑移式崩塌破坏。另外，由
于多组结构面的切割控制破坏了岩体的完整性，陡立的岩体产生了拉张裂隙，在
重力、降水等作用下容易发生剪切坠落和落石。

4. 设计治理方案总体思路
根据地质环境条件调查和稳定性分析，设计采用“锚杆 + 挂网喷射混凝土 +
格构梁 +SNS 主动防护网 + 落石平台 + 拦石墙 +SNS 被动防护网 + 截排水措施”
的综合治理方案，根据岩体类别和稳定性分析结果，分区采用不同的加固和防

护措施，采用技术经济最优化的方案。一般而言，对于较为稳定的岩石坡面采用
SNS 主动防护网防护；对于坡面上顶部现有较多树木的非岩质坡面采用格构梁
支护，以尽量减少砍伐树木为原则；其余坡面采用锚杆挂网喷射混凝土的方案进
行加固，对于岩体性质较差、存在外倾结构面、楔形体或结构面组合交线不稳定

的区段适当加长锚杆长度。完善排水系统，坡顶设置截水沟，通过急流槽与坡脚
排水系统连接。坡脚设置落石平台，平台外侧设置混凝土拦石墙，拦石墙顶安装
SNS 被动防护网作为最后一道防线预防和拦截零星弹跳落石。
5. 治理方案设计

第一，锚喷支护：对存在外倾结构面和楔形体崩塌破坏的坡段，岩体性质较
差，边坡不稳定，采用锚杆 + 挂网喷射混凝土的岩石锚喷支护方案进行加固。锚
杆采用 φ25mm 的 HRB400 钢筋，入射角度 15°，孔径 φ110mm，水平间距和垂
直间距为 2~2.5m，锚杆长度根据破坏面深度和稳定性计算确定，长度分为 3m、

6m、8m、11.5m 多种规格分段优化。坡面挂 φ8mm@200×200mm 双层钢筋网，
喷射 C25 混凝土厚 150mm。坡面设置 ø50mm 的 PVC 管泄水孔间距 2m，呈梅花
状布置，外倾坡率不小于 5%。
第二，SNS 主动防护网防护：为预防落石发生或限制落石在一定范围内运动，

在岩体性质较好，边坡较稳定的坡段铺挂 SNS 主动防护网，根据本边坡特征选
用 GPS2 型主动防护网。钢丝绳锚杆采用 2ø16mm 钢丝绳，间距 2.5m×2.5m，
长度 3m，孔径不小于 ø50mm，注浆强度不低于 M20。纵横交错的 φ16mm 横向

·143·
